TL431作基准电压源的大功率可调稳压电源

浏览
发布时间 2008-10-18

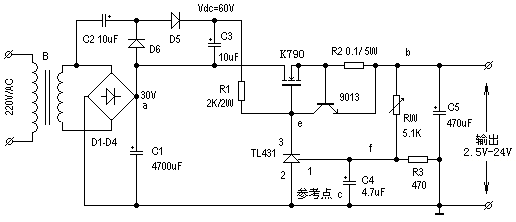

  TL431是用于稳压电路的精密基准电压集成电路,它的输出电压连续可调,最高可达36V。工作电流最高可达100mA。下图是用TL431作基准电压源,K790场效应管作调整管构成的高精度稳压电源,输出电流可达6A。

TL431基准电压IC应用电路

  电路原理:220v电压经变压器B降压、D1-D4整流、C1滤波。此外D5、D6、C2、C3组成倍压电路(使得Vdc=60V),Rw、R3组成分压电路,TL431、R1组成取样放大电路,9013、R2组成限流保护电路,场效应管K790作调整管,C5是输出滤波电容器。

  稳压过程:当输出电压降低时,f点电位降低,经TL431内部放大使e点电压增高,经K790调整后,b点电位升高;反之,当输出电压增高时,f点电位升高,e点电位降低,经K790调整后,b点电位降低。从而使输出电压稳定。

  限流保护:当输出电流大于6A时,三极管9013处于截止,使输出电流被限制在6A以内,从而达到限流的目的。本电路除电阻R1选用2W、R2选用5W外,其它元件无特殊要求,元件参数如图所示。
