TL494集成电路制作的两款逆变电源

TL494集成电路是主要用于开关电源中的脉宽调制型集成器件，本文介绍用TL494制作的两款逆变电源电路。

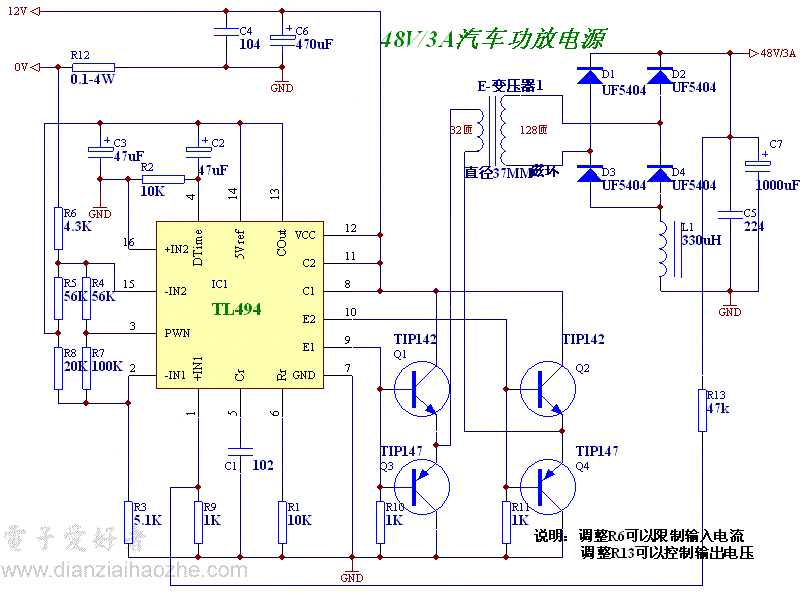

第一款是12V升压至48V的逆变电路，根据图示取值并选择合适的铁氧体磁芯变压器，可将12V电源提升至稳定的48V并提供充足的功率输出。该电路运用到没有48V电源的汽车上为48V功放提供电源。

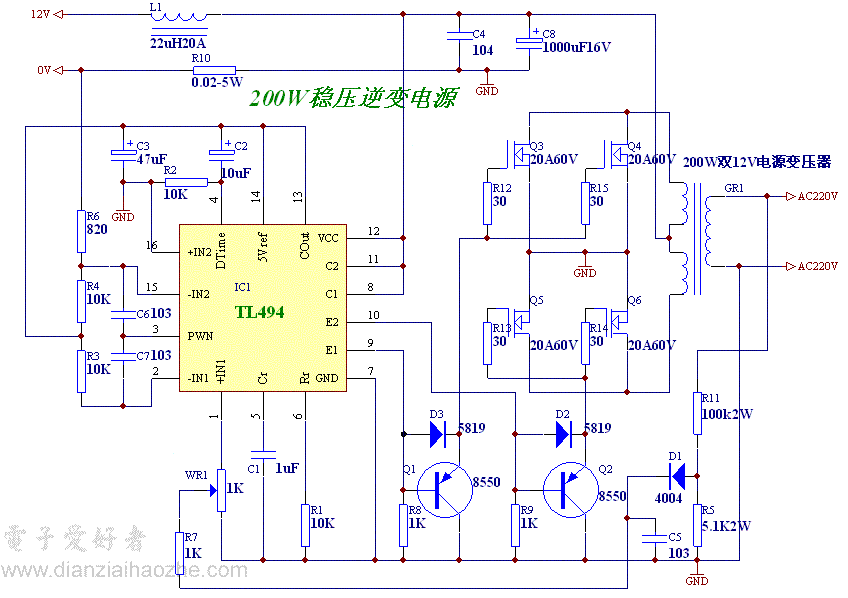

第二款是将12V升压至220V的逆变电源电路，按图示取值可以提供约200W的功率输出。
