具有声光提示的过载保护电路（限电器）

　　市电过载保护电路，即限电器，它对用户的供电线路起到限流的作用，从而保护供电线路不因超负荷而发生危险。

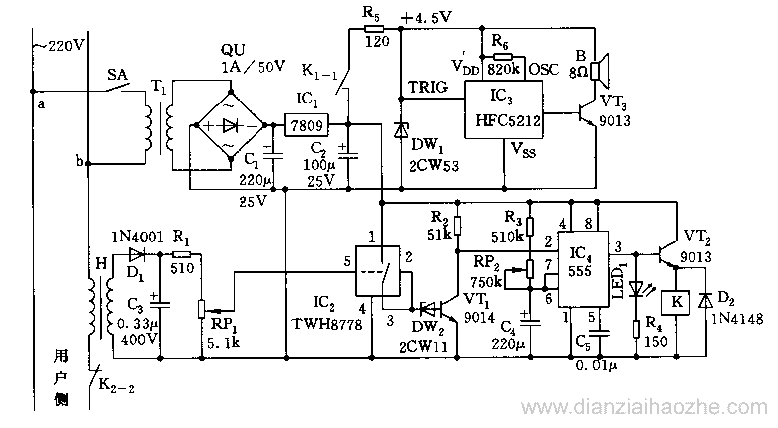

　　本文介绍的限电电路在过载保护断电的同时，还有声光提示的功能。它由检测电路，开关控制电路，声音提示电路等组成，其电路如图所示。

　　图中互感器H的初级串接在供电回路中，当用户用电时，次级就会产生电压。用电负载越大，H的感应电压也越高。利用互感器这一特性就可对用电户进行限额供电。调节RP1，可改变开关控制电路IC2(TWH8778)的控制信号的触发电平，从而调节限定电流。本电路在1.5A~7A范围内可调。

　　IC1的开通阈值为1.6V。对于给定的配电限额值，调节RP1使IC2的５脚电压小于阈值电压，TWH8778不导通，从而使DW2、VT1均处于截止状态，使IC1的２脚呈高电位。

　　IC4(555)和R3、RP2、C4等组成单稳态延时电路。在限电配额内，IC2、VT1均截止，555的置位端２脚处于高电位，555的输出端３脚呈低电平，继电器K处于释放状态，其常闭触点K2-2闭合，常开触点K1-1开路。若用户超过了用电配额，互感器H次级电压升高，IC1触发导通，继而VT1饱和导通，555的２脚转呈低电平，使IC4置位，３脚转呈高电平，LED1(红)灯点亮，K得电吸合，用户供电电路断开，同时K1-1闭合，IC3得电并触发，发出声音提示。

　　555单稳延时时间为

　　t=1.1(R3+RP2)C4

　　图中参数的暂稳时间在120至300s范围。调节RP2，可改变恢复用户供电的时间，当C4上的电压充电至2/3电源电压时，555的３脚翻转为低电平，继电器K释放，恢复供电。

　　IC3是语音提示音乐片，你可以用其它合适的语音提示电路替代。

　　在实际应用时要考虑继电器触点(K2-2)的负荷能力，如接入线路限电负荷较大，即负载限流值设定较大，可考虑加接交流接触器代替负荷通断控制开关。
