三相电源相序检测保护器

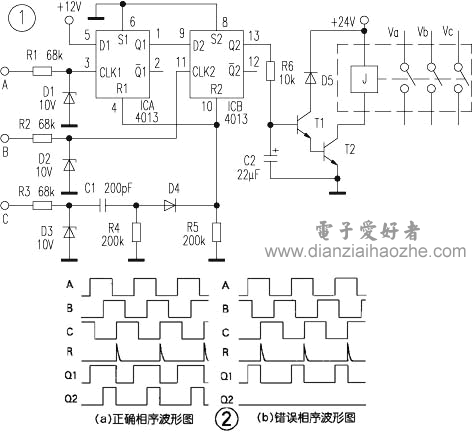

　　三相电源相序检测保护电路如图所示。电路用于检测三相交流电源的相序是否正确，并根据相序正确与否控制是否给用电设备供电：若相序正确，则接通用电设备电源；若相序错误，则不接通用电设备的电源。

　　该电路主要由一片ＣＤ４０１３双Ｄ触发器构成。三相交流电经降压、整流后变换为低压脉冲信号输入到本电路的Ａ、Ｂ、Ｃ端，Ａ、Ｂ两端信号经过电阻和稳压二极管限幅、整形后，分别作为两个Ｄ触发器的时钟信号，Ｃ端信号经微分电路变为尖脉冲作用于两触发器的复位端Ｒ。

　　若相位顺序正确，即以Ａ、Ｂ、Ｃ的顺序出现正脉冲，如图２（ａ）所示，则Ａ的上升沿首先使Ｑ１输出高电平，然后Ｑ２在Ｂ的上升沿作用下变为高电平，最后Ｃ的上升沿在Ｒ端产生的尖脉冲使两个Ｄ触发器复位，Ｑ１、Ｑ２回到低电平，完成一次循环。三相交流电是周期信号，Ｑ２输出脉冲的频率与三相交流电频率相同，其电压的直流分量就是Ｃ２（２２μＦ）电容上的电压。该电压使三极管导通，继电器接通用电设备的三相电源。若相序不对，则Ｑ２输出保持低电平不变，三极管截止，保证了用电设备的三相交流电源不被接通。

　　各点观测波形如图２（ｂ）所示。
