TOP204YA1三端IC制作开关电源

浏览
发布时间 2009-03-06

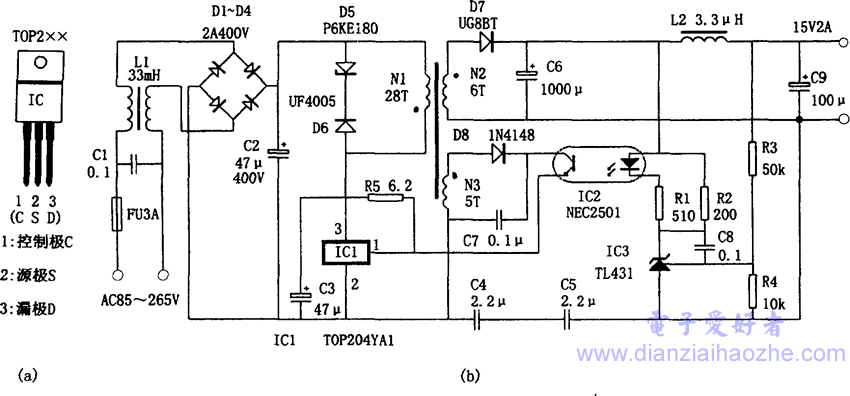

  TOP2XX系列IC是一类将控制电路和功率开关集成在一起的三端开关电源芯片。这类芯片的封装形式为TO-220,管脚名称及功能如图(a)所示,它们的内部设有振荡器、PWM比较器、误差放大器、逻辑电路、高耐压MOSFET输出开关管以及限流、欠压锁定电路和过压、温度保护电路。改变注入控制极C(1脚)的电流即可控制芯片内输出MOSFET开关的占空比。

TOP204YA1三端IC制作开关电源

  图(b)所示为TOP204的典型应用电路。该电源的技术特点是输入电压为交流85~265V;输出电压为15V±2%;额定输出功率为30W;输出电压纹波不大于±50mV;线性调整率为±2%;效率为85%。

  电路中,由N3、D8、C7、IC2、IC3、R1~R4和C8构成输出电压取样电路,控制IC1输出脉冲的占空比,从而实现稳定输出电压的目的。
