一款简单的超声波雾化器电路

浏览
发布时间 2008-09-04

  本例介绍的超声波雾化器,与山水盆景配套使用时能产生云雾缭绕的动感效果。其用于较干燥的环境对空气加湿时能清新空气,有利于人的呼吸;在水中加人适量的消毒溶剂后,雾化后可对居住环境消毒,预防疾病的发生。

工作原理

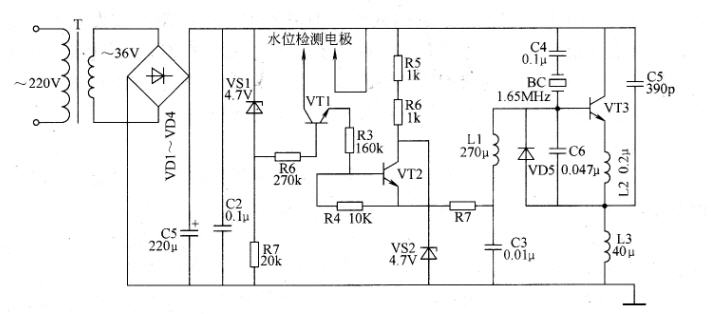

超声波雾化器由电源电路、振荡器电路和水位控制电路组成,如图所示

一款简单的超声波雾化器电路

220V交流电压经T降压(降为36V)、桥式整流yDI一VD4及C1、C2滤波后,为水位控制电路和振荡器提供工作电压。在水位检测电极检测到水槽内有水时,整流后的直流电压经两个水位电极之间的水电阻,为VTl的发射极提供工作电压,使VTl导通,VTl集电极输出高电平,使VT2也导通,为振荡器提供偏置电压。振荡器振荡工作后,晶体超声波换能器BC产生高频振动(频率约为1·65MHz),将水雾化。

元器件选择

VT1选用S9015或C8550型硅PNP晶体管;VT2选用2SC18巧或C8550型硅NPN晶体管;VT3选用BU406或MJE13005型硅NPN高反压晶体管。

VDl一VD4、VD5均选用1N4007型硅整流二极管;VSl和VS2均选用1W,4.7V的硅稳压二极管

R1一R7选用1/4W碳膜电阻器或金属膜电阻器。

C1选用耐压值为50V似上的铝电解电容器;C2一C4和C6选用独石电容器或涤纶电容器;C5选用高频瓷介电容器。

L1一13选用TDK色码电感或用漆包线自制。

T选用30W、二次电压为36V的电源变压器。

BC选用加温器专用压电式超声波雾化头。

水位电极可用不锈钢针制作。
