双稳态声控电路

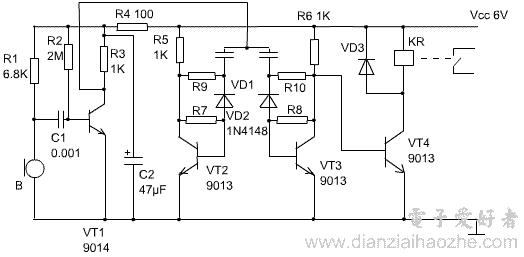

  电路如图,由驻极体话筒B作声波传感器,当它接收到声音后,转换成微弱的电信号,经C1加到VT1的基极和发射极之间,R1是给话筒供电的限流电阻。VT1将信号放大后,由集电极输出。

  该信号经过C3、R9、C4、R10转换成一个尖脉冲信号,通过隔离二极管VD1、VD2触发由VT2、VT3组成的双稳态电路,使它翻转(假设VT3原为饱和状态),VT3截止输出高电平,使驱动晶体三极管VT4导通,继电器KR吸合,被控的电器得电工作,直到话筒B第二次收到外来声音信号,VT3重新变为饱和状态,VT4截止,继电器KR释放,被控电器断电停止工作。以后每当话筒B收到一次声音信号,双稳态电路就翻转一次,继电器也跟着动作一次。
