下雨提醒器电路

这个下雨告知器电路很简单,555时基集成电路组成一个多谐振荡器,经由2、7两引脚外接的传感器触发。当雨点落到传感器上时,将触发555构成的多谐振荡器起振,由扬声器发声达到提醒的目的。

振荡器频率约为1千赫兹,所以扬声器发出的是一千赫兹的持续声音,如果觉得枯燥,可以用555输出的这一信号控制你认为更好听的声音,如音乐片等等。

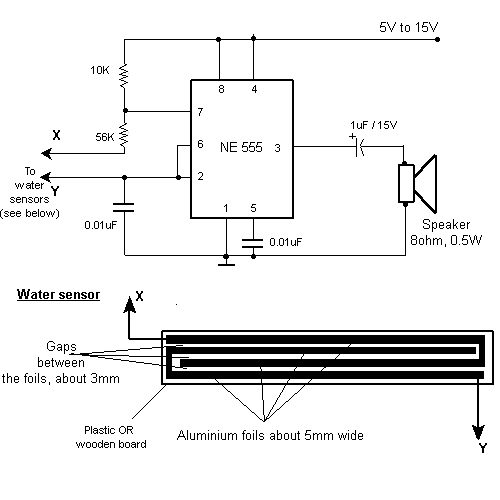

传感器的制作参见图示。不要将它与地面平行放置,应该与地面约30 -45度角倾斜放置。这使得雨点落在传感器上会流动,以提高下雨提醒的及时准确性。并防止雨停后传感器上仍然积水不能及时解除振荡状态。

用来制作传感器的金属要铝而不是铜。这是因为铜如果长期暴露于潮湿环境,表面会形成蓝色的氧化氮使其传感作用失效,一定要使用的话必须定期清理。最好以铝箔做成,然后用环氧胶粘剂粘在塑料板上,或者用小螺丝钉。

X和Y两条线与传感器的连接可以用小鳄鱼夹,或者也可以使用螺丝。
