触摸式电灯开关

浏览
发布时间 2008-09-10

这个触摸开关可直接取代普通电灯开关。由于采用了M668集成电路,元件不多,可用普通的方盒开关或嵌入式开关改制,效果不错。电路图如下:

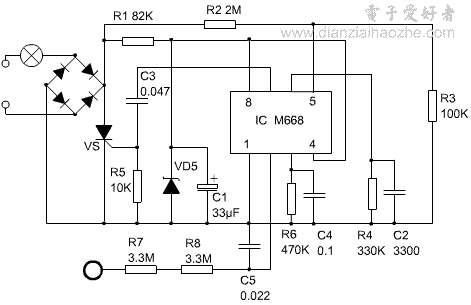

触摸开关电路

工作原理

四支二极管组成的整流桥、单向可控硅VS构成开关的主回路,开关的控制回路主要由集成电路M668组成。整流桥输出的220V脉动直流电经R1限流,VD5稳压,C1滤波输出约6V直流电分别送到IC的8脚和1脚间,供IC用电。人体触摸信号经M、R7和R8送入IC的触摸感应输入端SEN即2脚,IC的7脚即触发信号输出端TR就会输出一系列触发脉冲信号,经C3加到VS的门极,使VS开通灯亮。再触摸一次M。7脚就停止输出触发脉冲信号,交流电过零时,灯就灭。

R4、C2的IC内部触发脉冲振荡器的外接振荡电阻和振荡电容。IC的同步信号由R2、R3分压后经5脚输入。IC的4脚是功能选择端,现接VCC高电平,触摸功能为:触摸一次M,灯亮;再触,灯灭。如将4脚改接到vss端低电平,则为4挡调光开关,触摸一次改变一次亮度,即为:微亮-稍亮-最亮-熄灭。

元器件选择与制作

IC为M668集成电路,它是采用CMOS工艺制造而成,为双列直插式塑料封装。工作电压:3~7V,常用6V。VS用2N6565、MCR100-8等小型塑料单向晶闸管,可控制功率为100W以下的电灯或其它家用电器的关和开。整流桥用1N4004~1N4007型整流二极管四支。VD5用6V、1/2W型稳压二极管,如2CW13等。

电阻均为RTX型1/8W碳膜电阻器。C1用CD11-10V型电解电容器,C2、C3、C5用涤纶电容器,C4用独石电容器。安装不用考虑相、零线位置,直接取代普通开关。
