本文介绍一款可以自己编曲的音乐门铃电路,它能按顺序发出9个音符,适合喜欢追求个性的电子爱好者实验制作。

能依次奏响九种音符的音乐门铃

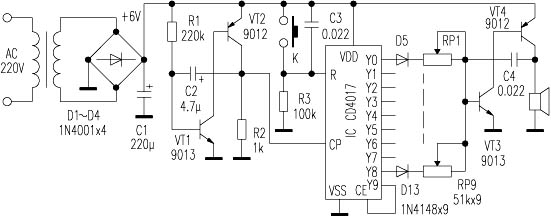

电路见图,220V交流电经变压器降压、D1~D4整流、C1滤波,获得+6V直流电压。IC为十进制计数分频器CD4017,Y0~Y9为十个计数输出端,R为高电平复位端。接通电源后,因C3端电压不能突变而使CD4017完成上电复位,只有Y0端输出高电平,其余输出端都为低电平。CP为CD4017的计数脉冲输入端,由脉冲的上升沿触发计数。三极管VT3、VT4和C4以及RP1~RP9组成音符振荡器,振荡器的工作频率受CD4017计数输出端Y0~Y8输出的高低电平控制。VT1、VT2和周围元件组成计数脉冲发生器电路,向CD4017发送计数触发脉冲。

CD4017的CE端为计数输入的使能端,当CE接低电平时,CD4017的CP端接受脉冲上升沿的触发进行计数;当CE接高电平时,CP端将被锁定,不接受脉冲的触发,此时CD4017输出端的状态将保持其前一时刻的状态不变。电路的工作原理是:上电后CD4017复位,Y0输出高电平,Y1~Y9输出低电平,Y9的低电平接CE端,使CP端能够接受计数脉冲的触发。Y0输出的高电平使二极管D5导通,RP1被接入音符振荡器电路,振荡器的工作频率由RP1和C4决定,调节RP1即可使扬声器发出第一个音符。与此同时,由VT1、VT2和R1、R2、C2组成的振荡器开始向CP端发送计数脉冲,CD4017开始计数。第一个计数脉冲使Y1输出高电平(其他输出端均为低电平),二极管D5截止,D6导通,RP2被接入音符振荡器电路,振荡器的工作频率由RP2和C4决定,调节RP2即可使扬声器发出第二个音符。同理,第二个计数脉冲使Y2输出高电平,二极管D6截止,D7导通,RP3将被接入音符振荡器电路,振荡器的工作频率由RP3和C4决定,调节RP3即可使扬声器发出第三个音箱。以此类推,然后是第四个、第五个……直至二极管D13导通,音符振荡器发出第九个音符。最后是Y9输出高电平,此高电平接到CE端使CD4017的CP端锁定,不再接受计数脉冲的触发。输出端Y0~Y9将保持在Y9高电平,而Y0~Y8为低电平的输出状态不变,D5~D13全部截止,音符振荡器停振,扬声器不发声。

K为门铃按钮,当有客到来时按一下K,R端变为高电平,CD4017在一瞬间复位,Y0端子输出高电平,其余输出端都变为低电平。此时Y9输出的低电平因接CE端,使CP端解锁,恢复接受计数脉冲的触发。在计数脉冲的触发下,二极管D5~D13依次导通,RP1~RP9依次接入音符振荡器,扬声器依次奏响九个音符,完成一个工作周期。增大或减小电容C2的值,可以改变触发脉冲的周期,从而可以改变每个音符发音的长短。仔细调节RP1~RP9的值,使音符振荡器按我们的需要发出九个不同的乐音,九个乐音连贯的发出来就组成了一小段乐曲。如果想让其中的某一个音符发音时间稍长些,比如习惯上是最后一个音符发音时间长些。只要将Y7和Y8两个输出端并联使用,并在两者之间用二极管进行隔离即可。
