新颖的竹筒音箱制作

发布时间 2008-09-15

随着喇叭质量的提高,许多大功率、小口径、宽频带优质喇叭不断推出,从根本上提高了小体积音箱的音响效果。本人制作的竹筒音箱就是基于喇叭的这些优点,同时根据竹制乐器原理自行设计制作的。用竹筒做箱体,不仅取材方便,造价低廉,工具很简单,制作工艺更为简便。

竹筒音箱

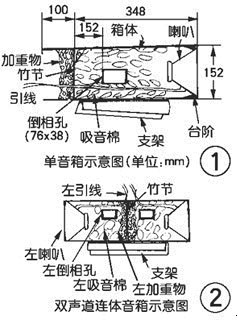

  图1为单音箱示意图。图2为双声道连体音箱示意图。

  一、音箱的功率与尺寸 本人采用直径152mm、长348mm的竹筒,选用5英寸、最大功率100W的低音喇叭,设计制作成一对主音箱,与一台奇声功放机驳接,实听效果不亚于专业制造的木质fidek音箱。此外,还根据不同需要设计制作了不同式样的小竹筒音箱,如随身听、多媒体等双声道连体音箱,效果都不错。

  二、竹筒的选取与喇叭固定 本人是根据喇叭直径选取竹筒的。也可根据竹筒直径选择喇叭,只要所取竹筒的内径等于或大于喇叭直径即可。选成“U”型(即竹节在一端自然封闭)的竹筒,喇叭安装于另一端,便于制作单声道音箱。选成“H”型(即竹节在中间)的竹筒,以便制作双声道连体音箱,喇叭安装于竹筒两端,中间自然隔离。取成“U”型竹筒时,竹节以外延长100mm,作用是增加箱体长度和增加箱体重量。关于喇叭的固定问题,如竹筒内径小于喇叭直径不多,可将竹筒内壁去掉一层,至喇叭装进去。如竹筒内径大于喇叭直径不多,用热熔胶将喇叭固定于竹筒内,如果竹筒的外径与喇叭直径相等,就用螺丝将喇叭固定于竹筒顶端为好。

  三、倒相孔与支架设置 竹筒音箱的倒相与其他音箱不同。根据实验,若在竹筒音箱的不同位置开一个大小不同的孔,其音响效果即有明显变化,本人制作的竹筒音箱就是依此作倒相孔的。经多方实验,倒相孔的位置及尺寸是:从有效箱体尾部起算等于竹筒直径的位置开一长等于竹筒半径、宽等于竹筒半径一半的长方形孔,即可达到倒相目的。支架是用来支撑音箱的脚架,取与音箱直径相等、长度比音箱短150mm的竹筒,剖成两半,用一半来与音箱一侧背靠背固定起来,支架的高度和角度可根据需要制作。

  四、吸音材料与箱体加重 音箱内的吸音物及箱体的加重等问题处理,在有效箱体内装放吸音材料(如海绵),数量根据实际听觉调整,竹筒音箱因体积小、重量轻,容易振动,加之喇叭设在竹筒的一端,整体重量不平衡,要进行适当的加重处理,方法是在音箱尾部延长部分中灌入沥青和石头。对双声道连体音箱,分别灌入左右音箱的“底部”,重量根据需要而定。制作好后,刷两道清光漆,使表面更加滑亮。

  由于竹筒音箱具有上述特点,尤其是倒相孔的位置、设计尺寸以及吸音材料的调整,都能有效改变音响效果,只要调整好这些“参数”,即能达到最佳。
