无触点冰箱延时保护器

浏览
发布时间 2008-10-13

  该无触点电冰箱保护器元件少、成本低、体积小、无需调试,用双向可控硅替代了继电器。
  工作原理

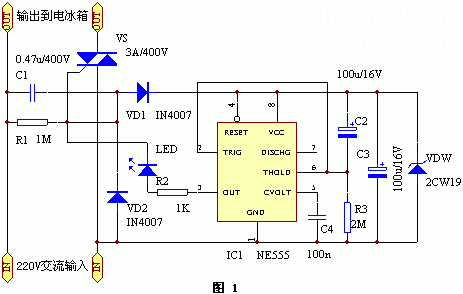

  该保护器电路如图1。220V交流电源经过电容器C1降压,VD1半波整流、VDW稳压后供给时基电路555作为工作电源,接通电源约5分钟,时基电路的③脚输出端由低电平变为高电平,双向可控硅VS导通工作,给电冰箱供电。此时发光二极管LED点亮,表示供电正常。
无触点冰箱延时保护器
  元器件选择与制作
  元器件选择见附表。


编  号 名  称 型  号 数  量
R1 电阻 1M 1W 1
R2 电阻 1K 1/8W 1
R3 电阻 2M 1/8W 1
C1 金属化纸介电容 0.47u/400V 1
C2、C3 电解电容 100uF/16V 2
C4 涤纶电容 100n 1
VD1、VD2 整流二极管 IN4007 2
VDW 稳压二极管 2CW19(12V) 1
LED 发光二极管   1
VS 双向可控硅 3A/400V 1
IC1 时基电路 NE555 1

  该电路由于使用元件少,安装容易,只要连接正确,一般无需调试即可正常工作。
