冰箱制冷剂泄漏检测仪

浏览
发布时间 2008-08-15
  电冰箱、空调、冰柜等制冷设备制冷剂的漏、堵现象时有发生。当制冷剂出现泄漏时,普通作业环境下的检漏工作是有一定难度的,笔者在这里介绍一种用于检测空调、冰箱等制冷设备制冷剂泄漏的便携式电子检测仪,它可以给检漏工作带来方便。
  这个小巧的电子检测仪原理其实很简单,电路就是一个高灵敏度的音频放大电路,将驻极体电容式话筒接收的微弱音频信号放大推动耳机发声。使用该仪器来检测制冷剂泄漏,只需戴上耳机像医生用听筒诊病那样听测泄漏声,就能准确判断是否有泄漏以及泄漏的部位等情况。

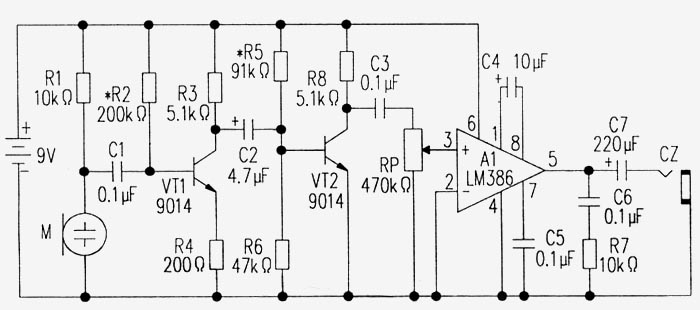

  该检测仪通过音频检测探头M(驻极体电容式话筒)拾音,再通过多级放大电路放大,用普通耳机就可听清泄漏处产生的极微弱的气流声或液体、水流等“咝咝”响声,其线路图如下所示。
冰箱制冷剂泄漏检测仪
    一、工作原理简述
    泄漏检测探头M采用普通驻极体话筒,将微弱的泄漏声波信号转换成电信号,声音从话筒传人,经VT1、VT2两级阻容耦合放大,R4为自动增益控制电阻,实际上就是一个串联电流负反馈电阻,它的存在使大信号时不失真,又通过A1(LM1386)音频功率放大,最后推动耳机发声。本电路采用高阻耳机测听,一方面可减少放大器级数,另一方面可以隔除外界声音的干扰,集中注意测听泄漏声。
    为了防止电源对测试的干扰,同时考虑使用上的方便,本装置不用整流电源供电,而采用9V叠层电池供电,可以彻底杜绝交流噪声的干扰。电源开关SA用微型钮子开关。仪器整机体积只有烟盒大小,可放入衣袋,携带十分方便,特别适用于上门修理。
    驻极体话筒M探头取得的探测信号通过屏蔽线连接到仪器的话筒插座,屏蔽线长度可根据实际需要而确定。
    二、元件的选择
    R1~R7:用1/4W金属膜或碳膜电阻。C1、C3、C5、C6:选无极性纸介电容器。C2、C4、C7选耐压16V优质电解电容。VT1、VW2可用2SC9014低噪声管。RP选用l/2W电位器。A1用LM1386型音频功率放大集成块。驻极体话筒采用GRZ2-30型。因为驻极体话筒内有一级场效应管作放大器,具有灵敏度高,频响好等优点。CZ是耳机输出插孔,其他无特殊要求。
    三、调试与使用
    组装完成后调节R2使VT1的集电极电流在0.45mA左右,调节R5使VT2的集电极电流在1.25mA左右。因驻极体话筒所需极化电压不同,需调整R1大小,直至在耳机中听到声音不失真而音量最大时为宜。
    查漏时,最好在安静的环境下进行,通过移动探头测出的声音大小确定泄漏部位。由于此电路对声音特别灵敏,使用时要细巧操作。为防止声频反馈和外界干扰,耳机必须夹紧,在调整音量和开、关电源时,应事先摘下耳机。尤其应注意操作时探头不要碰擦物体,防止强音刺耳对隔膜不利。
    实践证明,这个简单而实用的小仪器,确实能给制冷设备制冷剂泄漏检测工作带来不少的方便。与制冷设备打交道的电子爱好者们有兴趣不妨自己制作一个试用一番。
