电子制作创意作品：有趣的激光竖琴

这次制作焊接非常简单，都是DIP的元器件，根据原理图使用绝缘套线，连接对应引脚即可。

好了，你也可以享受神奇的无弦琴的乐趣了！

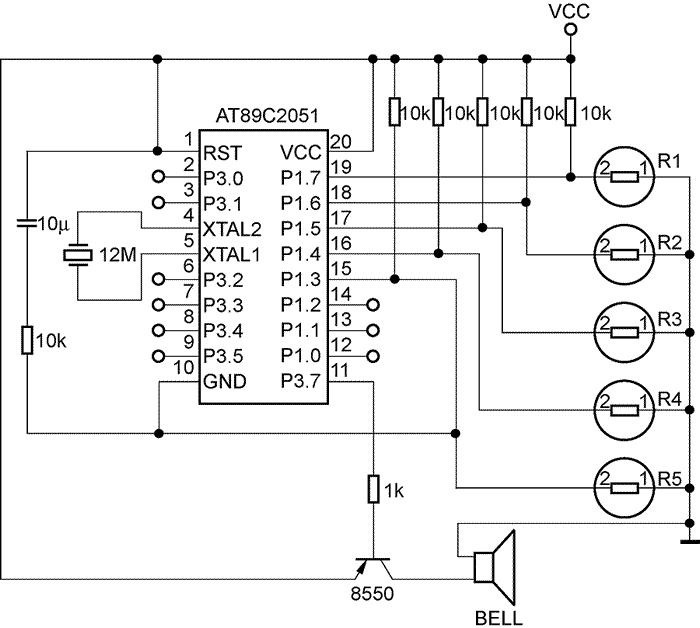

采用51单片机的电路原理图

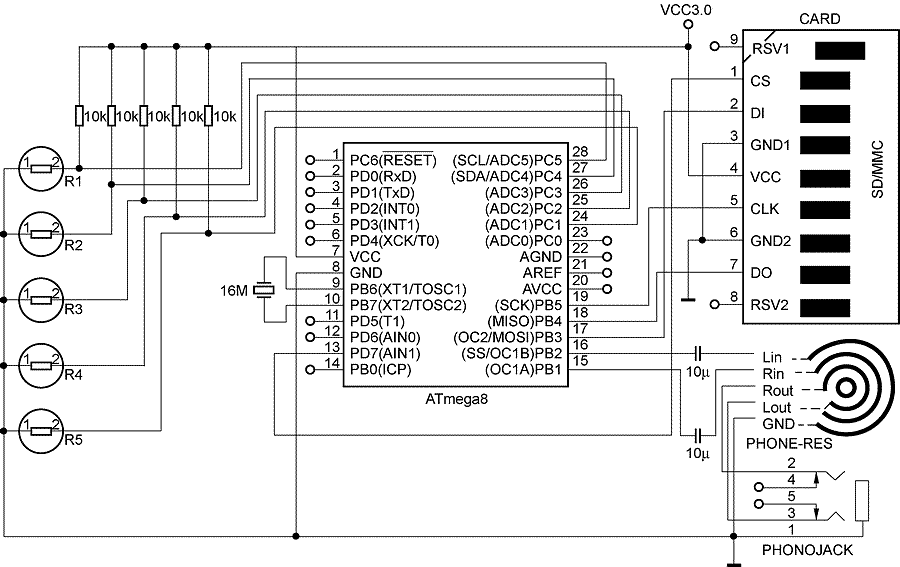

采用AVR M8单片机的电路原理图

电路原理

光敏电阻在室内光线下的阻值约20kΩ。当受到激光管照射时，它的电阻将小于1kΩ。于是，笔者用10kΩ的电阻和光敏电阻串联，进行分压。当有激光照射时，单片机读取光敏电阻的电压（3/11，约 0.27V），此时它的逻辑电平为0。当无激光照射时，单片机读取光敏电阻的电压，约（3/30）×20=2V，这时它的逻辑电平为1。

这样，当我们遮挡激光的光线时，就能在电路中产生开关的效果。音符是如何产生的呢？人耳能听到的声音频率为20Hz~20kHz，竖琴音符频率当然也在这个范围。只是，不同的音符，有着自己固定的频率。通过51单片机自带的16位定时器就可以产生上述音频。例如竖琴的标准音la为440Hz。通过计算可知，它的半周期为1136μs。这样，只要在半周期时跳变引脚电平，就可以产生440Hz的方波了。再经过电声转换元件（蜂鸣器），就可以产生标准音la 了，其他音符也是这样产生的。

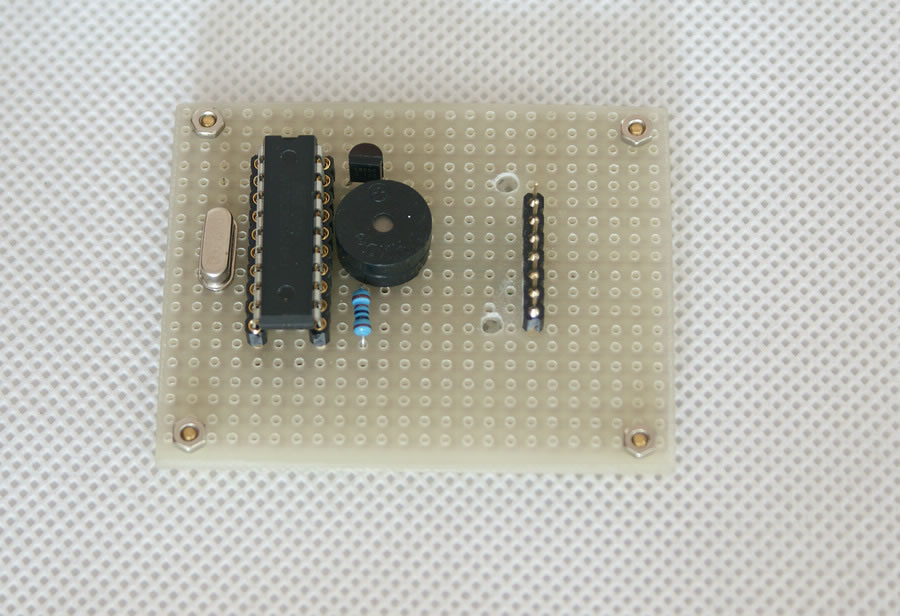

51单片机底板
