此空气负离子发生器采用高压电晕方式在空气中产生负离子,能够改善空气质量,增加空气清新度。

简单的空气负离子发生器

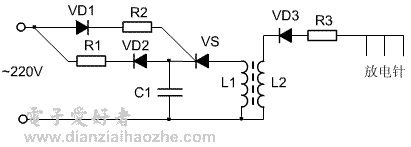

如图所示是一种简单的开放式负离子发生器,采用悬浮式放电针,结构简单,效果良好,安全可靠。市电电压在160-250V均能正常工作,且耗电极省,仅1W左右,因此可长期连续工作。

工作原理

220V市电负半周经过R1、VD2对C1充电;正半周经过VD1、R2触发可控硅导通,使C1通过可控硅经L1放电,从而在L2侧感应出高压。L2输出的脉冲高压经VD3整流得到万伏左右的负高压,经保护电阻R3后通过放电针对空气放电,产生负离子。

元件选择

VD1、VD2选用1N4007;VS选用1A/400V的单向可控硅;VD3选用18KV的高压硅堆。

所有电阻选用1/2W的金属膜电阻:R1=22K, R2=27K, R3=2.7M

C1选用0.1微法耐压400V以上的高压电容。

升压变压器选用1:50的铁氧体磁芯变压器,也可用电视行输出变压器改制。L2输出端应使用高压线连接。三枚放电针可用普通镀镍大头针。
