简单的声控电子门铃

浏览
发布时间 2008-10-21

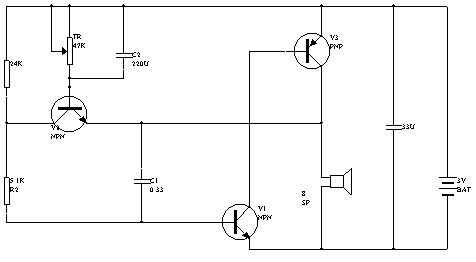

  利用本电路作为门铃时,不需在门前安装按钮开关,来客只需叩一下大门,门铃便会发声。电路如图所示。

简单的声控电子门铃

  电路最大的特点就是利用扬声器做振动输入,又做门铃声输出。

  晶体管V2、电位器KP和电容C2组成控制电路,V1、V3、R2、C1组成互补式振荡器。当开关S合上接通电源后,电源经C2、V2的BE结和扬声器BL对C2充电,较大的瞬间充电电流使V2饱和导通,箝制住V3的集电极电位;C2充电结束后,电源经KP给V2提供基极电流以维持V2的临界饱和状态,使振荡器不工作。当外界声波振动扬声器纸盆时,扬声器两端产生感应电压,该电压加在V2的发射极,使V2退出临界饱和区而进入放大区,V2的集---射极间压降增大,从而使振荡器振荡,BL发出音频叫声。解除叫声可断开S再合上。VI选用3DG6,3DG6,B>=80;V3选用3AX31,B>=60;V2选用3DG6,B>=100。BL选用8姆扬声器,并安装在门板内侧中上部,来客叩一下门即可发音报信。
