摩托罗拉MC145012是带I/O接口的光电烟雾检测电路,单片CMOS集成电路。 封装形式为16引线双列直插。符合欧盟ROHS标准。

参数:
电源电压:6V-12V。
工作温度:-10℃-60℃。
平均电源电流: 12uA。
上电复位后电路即进入待机状态。
各引出脚都具有ESD和Latch Up保护电路。
应用时可使用电池作电源。

功能说明:
单片CMOS集成电路。
烟雾检测电路,用于烟雾检测系统。
封装形式为16引线双列直插。
符合欧盟ROHS标准

光电式烟雾报警器,火灾报警器

火灾报警器集成电路MC145012集成了报警器的全部功能,只要外接红外线发射、接收元件及喇叭等,就可构成一台火灾报警器,而且还可以与电脑连接构成报警系统。

电路原理。由⑥脚输出驱动红外LED(D3)发射红外光,由红外接收管D2接收:D2和D3安装成相互不能直射的位置。当不存在由火灾引起的烟雾时,D2输出为0;如果有烟雾,则红外光因烟雾而发生散射,使D2能接收到散射光,触发报警器报警。

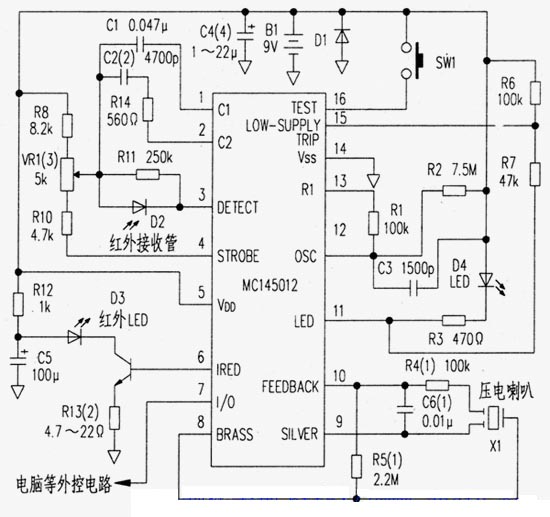

图2中,调整C2和R13的值可粗调检测灵敏度;VB1为灵敏度细调;SW1为启动按钮;喇叭采用压电喇叭;⑦脚为I/O口,用于与电脑等外控电路连接。

整机由9V电池供电,当使用锰锌电池时,C4为22μF,使用碱性电池时,C4为1μF。
