制作一盏无级调光台灯

浏览
发布时间 2008-11-20

  夜晚学习写作需要一盏台灯照明。普通的白炽灯台灯亮度会随着电压升降而变化,电压低时光亮不足,电压高时又觉得灯光太亮。那么可以做这样一个调光电路装在台灯上就可以解决这样的问题。同时将电路中的调光电位器采用带开关的旋纽电位器,并将起始调光点设为低照度可以避免灯泡通电时受到强电流冲击从而延长灯泡寿命。

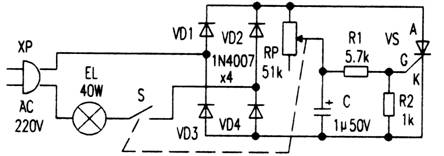

调光台灯电路

  电路如图所示,由电源插头XP、白炽灯泡EL、电源开关S、整流二极管VD1~VD4、单相可控硅VS与电源构成主电路;由调光电位器RP、电容C、电阻R1与R2构成触发电路。将XP插入市电插座,闭合S,接通220V交流电源,VD1~VD4全桥整流得到脉动直流电压加至RP,调节RP的阻值,就能改变C的充/放电时间常数,即改变VS控制触发角,从而改变VS的导通程度,使EL获得0~220V电压。RP的阻值调得越大,则EL越暗,反之越亮,达到无级调光的目的。

  致初学者:调光电路只可用于白炽灯电路中,日光灯以及节能灯电路中不可使用。

标签: 台灯, 调光, 可控硅
