时序电源插座（电脑安全插座）

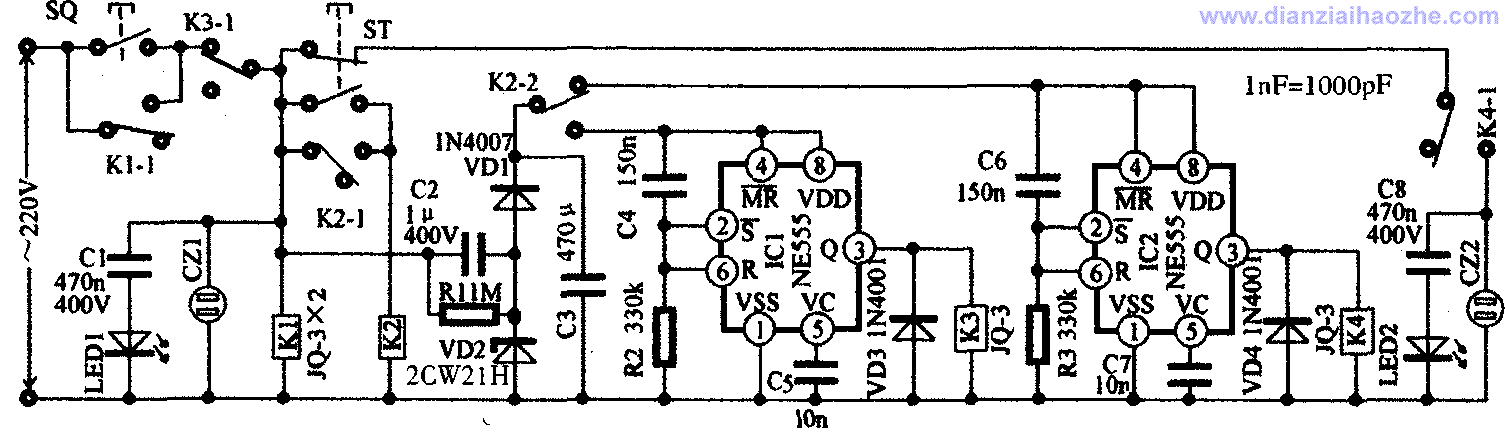

 　　用电脑的朋友都知道，电脑设备的开关机操作应遵循先开外设后开主机、先关主机后关外设的顺序。本文介绍专为电脑设计的时序控制电源插座， 稍加改动也可以用到其他的需要时序控制的电路中去。电路图如下所示：（鼠标点击图片可放大）

　　工作原理简介：

　　SQ为开机按钮， ST为关机按钮(一常闭、一常开)， k1～k4为电磁继电器，各触点均在常闭(释放状态)位置。cz1、cz2分别是外设和主机电源插座， led1、led2为指示发光二极管。ic1、ic2为ne555时基集成电路，组成两个单稳态延时电路，暂态时间可按t=1·1r2·c4=1·1r3·c6进行估算， 按图中给出的元件值t≈55s。

　　启动控制：按动启动按钮sq，220v交流市电经常闭触点k3—1使继电器k1吸合，其触点k1-1转向常开位，继电器k1自保，LED1点亮（注意LED1两端需反向并联一只1N4007，图中未标出），cz1插座通电为外设供电。与此同时，市电经c2降压、vd1半波整流、vd2稳压和c3平滑滤波后，获得12V左右直流电压，经常闭触点k2—2加至ic2。由于c6两端电压不能突变， 所以刚通电时ic2(2)脚为高电平，③脚输出低电平，继电器k4处于释放状态。大约经过55s延时后，c6经r3充电使②脚变为低电平，输出被置位，即③脚跳变为高电平，k4吸合，cz2通电，主机开始工作，同时LED2点亮（注意LED2两端需反向并联一只1N4007，图中未标出），完成了延时启动控制。

　　关断控制：按动停止按钮st， 其常闭触点断开， 断开cz2电源， 主机失电立即关断。与此同时， st的常开触点闭合使继电器k2吸合， k2—1闭合后使k2自保， 而k2—2断开ic2的供电， 接通ic1电源， 于是ic1开始延时(原理见ic2叙述)。经过约55s后， ic1被置位，③脚输出翻转为高电平，k3吸合，其常闭触点切断交流市电，cz1插座失电使外设停止工作， led1熄灭，整个控制电路供电被关断，完成顺序关机操作。

　　元件选择：

　　为了简化电路， ic1、ic2选用驱动电流较大得双极性时基电路(如：lm555、ne555等)，以直接驱动继电器。vd1使用1000v/1a高压整流二极管1n4007，vd2选用稳压值为13.5～14v的稳压管，功率不小于1w，(如：2cw21h、2cw211、2cw22h、2cw221等)。k1～k4选用交、直流两用继电器jq—3，触点形式选2z(两组转换型)，触点负荷交流220v/5a或直流220 v/0.5a，消耗功率≤3 w(直流)或≤5 va(交流)，k1、k2输入电压选交流220 v， k3、k4选直流12 v!c1、c2、c8耐压大于400 v，其他元件无特殊要求。
