基于LC振荡器的金属探测仪制作

发布时间 2008-08-25

  本文介绍一款基于LC高频振荡回路的金属探测仪制作电路,由于金属探测器利用振荡线圈的电磁感应来探测金属物体,因此它可以穿透非金属物进行探测,比如纸张、塑料、砖石、木材、土壤、甚至水层,探测到被遮盖的的金属物体。因此,金属探测仪在生活中也是具有实用性的,比如在房屋装修时,用它探测到墙内的电线或钢筋,以免造成施工危险和安全隐患。当然,用它进行一些科普娱乐活动也是很不错的。

工作原理

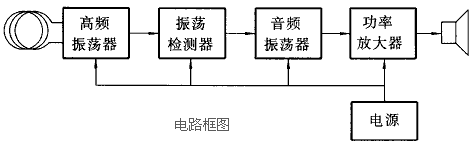

  金属探测器的电路框图如下,由高频振荡器、振荡检测器、音频振荡器和功率放大器等组成。
基于LC振荡器的金属探测仪制作
基于LC振荡器的金属探测仪制作

高频振荡器

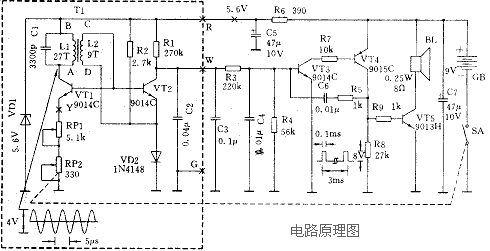

  由三极管VT1和高频变压器T1等组成,是一种变压器反馈型LC振荡器。T1的初级线圈L1和电容器C1组成LC并联振荡回路,其振荡频率约200kHz,由L1的电感量和C1的电容量决定。T1的次级线圈L2作为振荡器的反馈线圈,其“C”端接振荡管VT1的基极,“D”端接VD2。由于VD2处于正向导通状态,对高频信号来说,“D”端可视为接地。在高频变压器T1中,如果“A”和“D”端分别为初、次级线圈绕线方向的首端,则从“C”端输入到振荡管VT1基极的反馈信号,能够使电路形成正反馈而产生自激高频振荡。振荡器反馈电压的大小与线圈L1、L2的匝数比有关,匝数比过小,由于反馈太弱,不容易起振,过大引起振荡波形失真,还会使金属探测器灵敏度大为降低。 振荡管VT1的偏置电路由R2和二极管VD2组成,R2为VD2的限流电阻。由于二极管正向阈值电压恒定(约0.7V),通过次级线圈L2加到VT1的基极,以得到稳定的偏置电压。显然,这种稳压式的偏置电路能够大大增强VT1高频振荡器的稳定性。为了进一步提高金属探测器的可靠性和灵敏度,高频振荡器通过稳压电路供电,其电路由稳压二极管VD1、限流电阻器R6和去耦电容器C5组成。 振荡管VT1发射极与地之间接有两个串联的电位器,具有发射极电流负反馈作用,其电阻值越大,负反馈作用越强,VT1的放大能力也就越低,甚至于使电路停振。RP1为振荡器增益的粗调电位器,RP2为细调电位器。

 高频振荡器探测金属的原理

  调节高频振荡器的增益电位器,恰好使振荡器处于临界振荡状态,也就是说刚好使振荡器起振。当探测线圈L1靠近金属物体时,由于电磁感应现象,会在金属导体中产生涡电流,使振荡回路中的能量损耗增大,正反馈减弱,处于临界态的振荡器振荡减弱,甚至无法维持振荡所需的最低能量而停振。如果能检测出这种变化,并转换成声音信号,根据声音有无,就可以判定探测线圈下面是否有金

123下一页
