电子蚊蝇拍

作者 韩登科 来源 电子报
浏览
发布时间 2008-06-18

  电子蚊蝇拍以它独特的优点,受到了人们的欢迎。与传统蚊蝇拍比,它具有杀蚊蝇效率高、干净卫生等特点。自己动手做一个蚊蝇拍也不难,而且效果相当不错。由于电流极微,所以对人无危险。

一、电路原理

电子蚊蝇拍

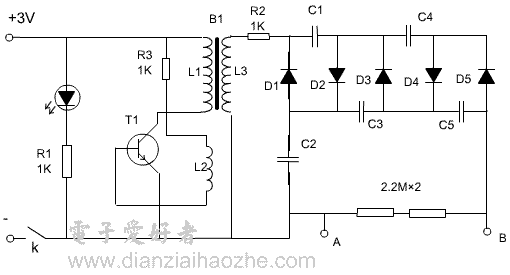

图1

  图1是电原理图,由T1和B1构成调频振荡电路,把3伏直流电变成10万赫兹左右高频电流,D1~D5、C1~C5组成5倍压电路,在R4和R5两端得到1600伏左右脉动直流电压,用来电杀蚊蝇。

二、元件选择
  T1选2SC8050,B1选EE13铁氧体磁芯,T1用直径0.22毫米漆包线绕8匝;T2用同样线径的漆包线绕22匝;T3用直径0.08毫米的漆包线绕1200匝。D1~D5选1N4007(BVR>1600);C1~C5选直流耐压630伏的涤纶电容(实测2000伏以上)。开关选一般微动开关。拍的骨架选一般的羽毛球拍,拆掉原线和手柄。

三、组装调试
  1、挂网线。可用直径0.5毫米裸铜线每隔8毫米拉一条,挂满整拍,为一极。再用同样的线,距以挂好的每条线4毫米拉一条(注意两端至少也要保持4毫米距离)。为了避免因手误触网线而不会有触电感觉,两组线不要在同一平面上(并不影响电击蚊蝇效果)。
  2、装手柄。可用比5号电池稍粗一点的塑料管,长度为两节5号电池加电路板长度。一分两半,用热熔胶固定住网拍、电池片开关等,把网拍两极焊在电路板R4、R5上,蚊蝇拍即做成了。
  3、调试。只要元件合格,电路焊接无误,基本上不需调试就可使用。如果电路不工作,可把T1或T2任一线圈两线头对调一下,仍不工作则可能是C1~C5中有一个击穿。高压线圈局部短路也不能工作。

四、使用
  只要装好电池、按住微动开关,对准蚊蝇挥动即可。
