自制楼道照明节电开关

作者 钱铁军 来源 电子报
浏览
发布时间 2008-06-23

  可控硅节电延时开关,由于易辐射谐波、干扰视频设备,不易多点控制等缺点,在某些场合的使用受到限制。笔者设计制作的这种可控多点控制的继电器式延时开关特别适用于楼道等处,起到节电、延长灯泡寿命等作用。电路如下图所示。

自制楼道照明节电开关

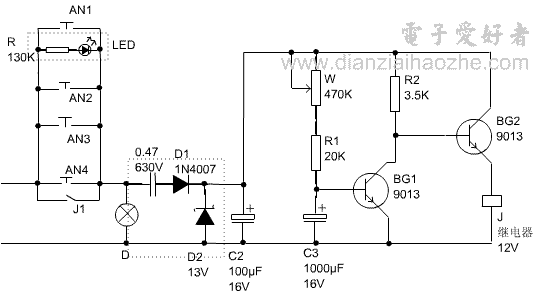

图一

工作原理
  按下图中任意一只按键AN,灯泡点亮,同时,220V市电经电容C1降压,二极管D1整流,电容C2滤波,稳压管D2稳压后得到13V直流电压供延时电路工作。初始时,C3充电,BG1截止,BG2导通,继电器工作其触点J1吸合,当松开按键后,并联在按键两端的继电器常开触点已接通,灯泡继续发光。经过一段时间后,C3电压逐渐升高,BG1导通,BG2截止,继电器释放,J1也断开。此时电路失电,灯泡熄灭。

制作时只要电路安装无误无需调试即可工作。电位器W的调节杆可伸出机外以便设定灯点亮的延时时间(秒级范围)。LED用来指示按键的位置。

编辑注:此文中给出的电路图有两处错误,已在图中用虚线框标出。

自制楼道照明节电开关
更正图1

更正语1:发光二极管务必加装反向保护二极管,否则高达三百多伏的市电峰值电压将轻易的击穿发光二极管致其损坏。

 自制楼道照明节电开关
更正图2

更正语2:电容降压部分按照原图的接法将无法工作,因为D1使电容只有一个单向充电回路,结果可想而知。正确的接法如更正图2所示。
