巧妙获取1Hz信号源

作者 兰得春
浏览
发布时间 2008-11-27

电子制作中只要认真研究,总会发现很多的技巧和变通方法。本文作者就不循常规地从电子手表供电电路的电流变化中来提取1Hz秒脉冲信号,从而使实现该功能更加简便。

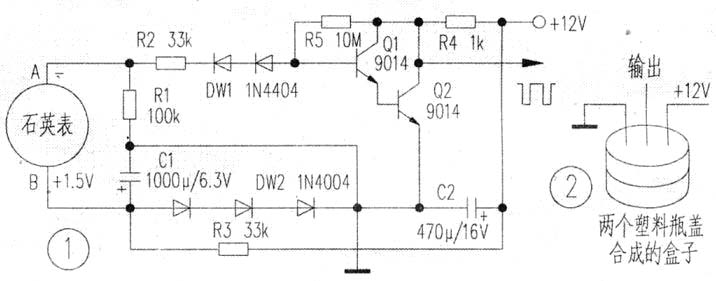

原文:本人设计一台频率计;要用到1Hz信号发生器,看到2004年6月13日《电子报》“一种从石英手表提取秒脉冲的方法”一文,该文中信号是从线圈两端获得,而手表中线圈焊点太小;难于操作,我就将它改成从其供电电流中来获取秒信号,具体是通过与1.5V电源串联的100k欧姆电阻R1两端获得(等效于A、B两端),然后经R2和DWl耦合送给Q1、Q2放大,再从集电极输出。R3、DW2组成的并联稳压电源就是1.5V的供电电源,用三只二极管串联代替稳压管,其稳定度不是太高,所以它的两端还须并联一个大电容C1。

巧妙获取1Hz 信号源

图中R4是达林顿管的集电极负载,R5是偏流电阻,C2是去耦滤波电容。把Q1、Q2接成达林顿管后,其输入阻抗变得十分高,完全可以代替结型场效应管,且增益比场效应管高。石英手表选一个旧的即可(有的表指针虽不会走了,但仍会振荡)。整个电路体积很小,可以装进一个直径30毫米的透明塑料花瓶盖中。

标签: 1Hz, 信号, 电流, 脉冲
