电流反馈型功放电路

发布时间 2008-10-30

  传统功放电路通常采用电压反馈方式,可获得很低的失真度、很好的频率特性和较大的阻尼系数,但不易获得很高的转换速率,TIM失真也较大。为进一步改善音质,近年来,人们推出了电流反馈型功放电路。这种电路的主要特点是从输入级到输出极全采用互补推挽电路,结构比较简单,可轻易获得每微秒数百伏的转换速率,对容性负载的驱动能力相当好。其典型应用电路如下图所示。

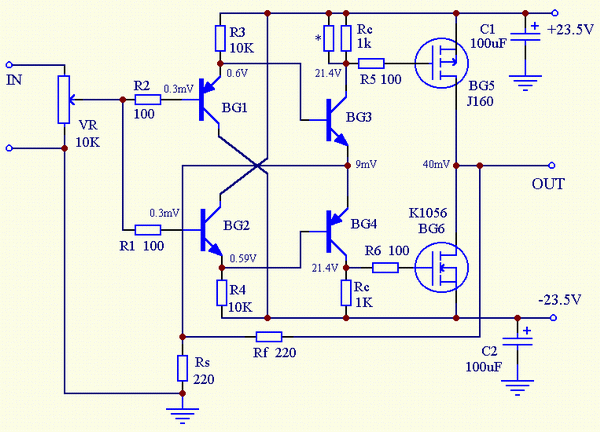

电流反馈型功放电路


  电路工作原理是:输入信号电压经增益为1的缓冲器(BG1、BG2)转换成电流之后,再经IV变换器(BG3、BG4)转换成电压,然后经BG5、BG6进一步放大输出,驱动负载。反馈电阻Rf将输出电压转换成电流后,加到IV变换器的发射极电阻Rs上构成电流负反馈。因而Rs上流过的电流是IV变换器的电流与反馈电流的差值。电路增益
                      Kf=1 Rf/Rs
  由于输入缓冲器没有包含在反馈环之中,因而应特别注意该级的性能。这里输入缓冲器与IV变换器之间采用了达林顿管组合方式,并选用了颇受好评的NEC对管2SA992/2SC1845,可获得较高的输入阻抗和较低的输出阻抗,综合性能比其他组合方式优越,并且结构简单。而输出级选用日立公司的大功率MOS-FET 2SK1056/2SJ160(其对称性比其他FET更好),并接成共源推挽放大方式,省去了输出缓冲器,进一步简化了电路。

  在电流反馈型放大器中,反馈电阻Rf取值不能过大,一般应<1KΩ。本电路仅取220Ω,Rs的取值与失真度、频带宽度及电路增益有关,这里取22Ω增益约为20dB,反馈量约30dB,可获得较好的综合性能。电路对方波的响极好,转换速率高达412V/uS,输出功率为25W,此时的失真度<0.5%,阻尼系数DF=17。该电路的解晰度很高,声音清晰通透,即使接上1uF纯电容负载也能稳定工作,体现了电流反馈功放的特点。

标签: 电流反馈, 功放
