晶体三极管的结构、特性曲线、放大作用

浏览
发布时间 2009-02-26

晶体三极管用途

晶体三极管的用途主要是交流信号放大,直流信号放大和电路开关。

晶体三极管偏置

使用晶体管作放大用途时,必须在它的各电极上加上适当极性的电压,称为“偏置电压”简称“偏压”, 又“偏置”。在电路组成上叫偏置电路。

晶体管各电极加上适当的偏置电压之后,各电极上便有电流流动。 通过发射极的电流称为“射极电流”,用IE表示;通过基极的电流称为“基极电流”,用IB表示;通过集电极的电流称为“集极电流”,用IC表示。

晶体三极管偏置电流

晶体管三个电极的电流有一定关系,公式如下

IE = IB + IC

晶体三极管的三种放大电路

当晶体管被用作放大器使用时,其中两个电极用作信号 (待放大信号) 的输入端子;两个电极作为信号 (放大后的信号) 的输出端子。 那么,晶体管三个电极中,必须有一个电极既是信号的输入端子,又同时是信号的输出端子,这个电极称为输入信号和输出信号的公共电极。

按晶体管公共电极的不同选择,晶体管放大电路有三种:共基极电路 ( Common base circuit)、共射极电路(Common emitter circuit) 和 共集极电路(Common collector circuit),如下图示。

 晶体三极管放大电路

由于共射极电路放大电路的电流增益和电压增益均较其它两种放大电路为大,故多用作讯号放大使用。

电源供电的共射极放大电路如下:

三极管其射极放大电路

晶体三极管的放大作用

晶体管是一个电流控制组件,其集极电流 IC可以由基极电流IB控制,只需轻微的改变基流IB就可以引起很大的集流变化IC。
由于晶体管基流IB的轻微变化可以控制较大的集流IC,我们利用这一特点,用它来放大微弱的电信号,称为晶体管的放大作用 (Amplification),简称晶体管放大。

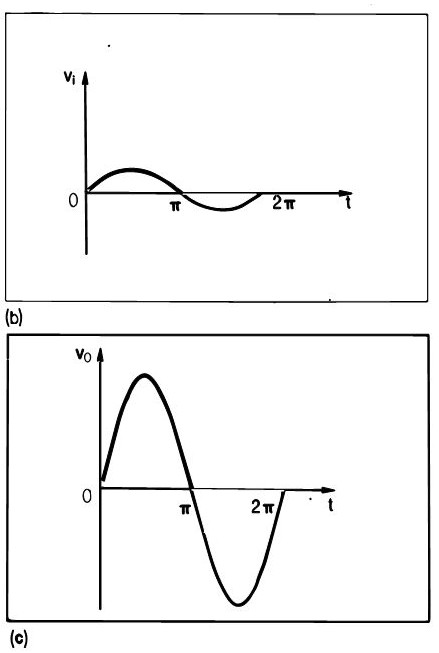

简单来说,晶体管的放大原理是把微弱的电信号 (微弱的电压信号 Vi) 加在基极上,使基极电流按电信号变化,通过晶体管的电流控制作用,就可以在负载上得到与原信号变化一样,但增强了的电信号 (较大的电压信号 Vo)。

晶体三极管的放大作用
