测量稳压二极管稳压值的方法

浏览
发布时间 2009-03-21

有时候无从知道稳压二极管的型号,那么如何知道稳压二极管的稳压值?

测量稳压二极管稳压值

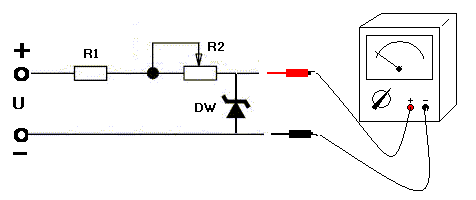

以上电路就是测量稳压二极管稳压值的简单方法,电阻R1为限流电阻,R2为可调电阻,DW为被测稳压二极管,U为直流电源

测量操作

对于稳压值小于20V的稳压二极管,R1取3.3k R2取10K,电源电压取24V 万用表置于10V或50V档位。慢慢调节R2当待测电压小于稳压电压时,稳压二极体反向阻抗很大,几乎没有电流通过,万用表电压读数慢慢上升,当待测电压大于稳压电压时,稳压二极体反向阻抗很小,变为击穿状态,此时万用表电压读数突然下降,稳压值就读取电压突然下降之前的最高电压,就是稳压二极管稳压值。

注意:电阻R1选取应酌情而定。电压越高R1越大。R2每次测试前要调到阻值最大位置。
