自制无线鼠标,无须改动鼠标和电脑

浏览
发布时间 2009-04-01

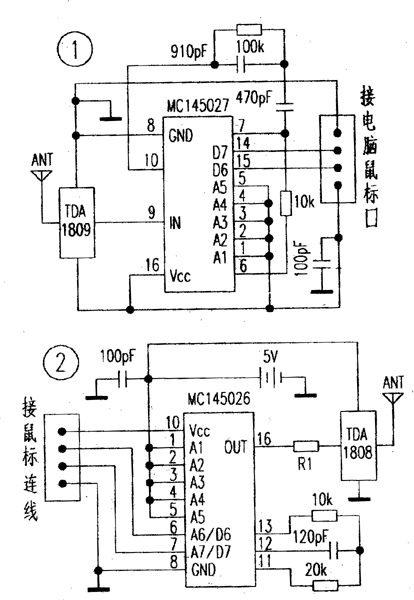

无线鼠标电路

本电路所用到的集成电路元件:MC145026/MC145027/TDA1808/TDA1809

电路说明

鼠标与电脑的连接线内部通常为4根电路连接线(该电路装置最多可以接受4条数据线输入,读者可根据自己鼠标的实际情况选择),分别是电源正负极和数据线1、数据线2。

我们将鼠标连线割断,分别找出这4根线,利用MC145026编码电路的数据传送端D6和D7接受鼠标数据线1和数据线2传来的数据,并在芯片内部编码后经射频发射模块TDA1808发射出去。

射频接收模块TDA1809接收到信息后,将接收到的编码信息输入MC145027译码电路,经其转换后在该芯片数据输出端D6和D7复原原鼠标数据线1和数据线2的信号,并通过原鼠标与电脑的连接线进入计算机。

可以看出,上述电路无须改动鼠标及计算机,无须安装额外的鼠标驱动软件,原有鼠标的所有功能亦能正常使用。该电路只要所选元件正常,无须调试即可工作。
