TDA2003组装的10W迷你音频放大器电路

来源 免费电路
浏览
发布时间 2013-10-23

TDA2003音频放大集成块外围电路可谓简单,下面是一个用它组装的10W迷你音频放大器电路,PCB板的设计也是非常简单,制作小巧的功放非常不错。

完成设备

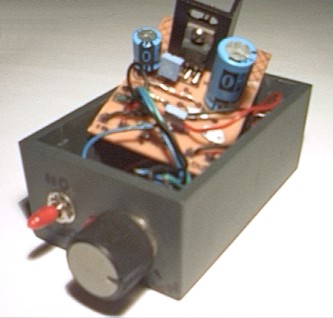

10W迷你音频放大器

COMPONETS布局

10W迷你音频放大器元器件布局

PCB

10W迷你音频放大器PCB板

COMPONETS
R1:6欧姆
R2:220欧姆
R3:无
R4:10K欧姆电位器
C1:2200 UF / 25V
C2:470 UF / 16V
C3:470 NF / 63V
C4:100 nF的
C5:没有
C6:没有
IC1:TDA 2003
