60W低音放大器电路(功率放大与前置放大电路)

来源 免费电路
浏览
发布时间 2013-10-23

输出功率:40W 8欧姆,60W 4欧姆负载

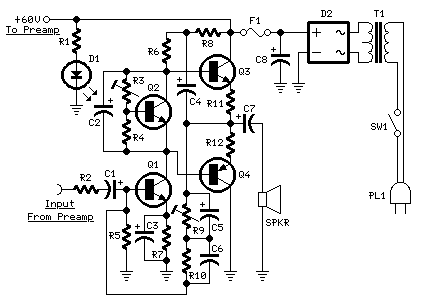

放大器电路原理图:

60W低音放大器电路

放大器部分:
1W电阻R1 6K8
R2,R4 470R 1/4W电阻
R3 2K 1/2W金属陶瓷微调
R5,R6 4K7 1/2W电阻
R7 220R 1/2W电阻
1/2W电阻R8 2K2
R9 50K 1/2W金属陶瓷微调
R10 68K 1/4W电阻
R11,R12 R47 4W线绕电阻器
C1,C2,C4,C547μF63V电解电容器
C3100μF25V电解电容
C6 33PF 63V陶瓷电容器
C71000μF50V电解电容
C8 63V2200μF电解电容(见注意事项)
D1 LED任何类型和颜色
D2二极管桥200V 6A
Q1,Q2 BD139 80V 1.5A NPN晶体管
第三MJ11016 120V 30A NPN达林顿晶体管(见注意事项)
Q4 MJ11015 120V 30A PNP达林顿晶体管(见注意事项)
SW1单刀单掷(SPST)电源开关
F1 4A保险丝插座
48-50V中学75至150VA电源变压器T1初级220V
PL1电源插头
SPKR接线串联或并联的一个或多个扬声器。 总阻抗:8或4欧姆。 最小承受功率:75W

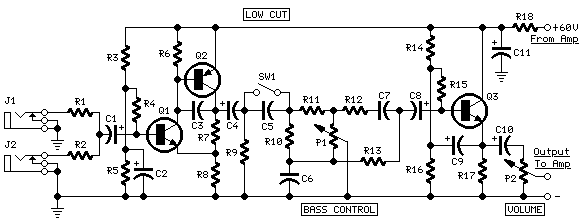

前置放大器电路原理图:

前置放大器电路原理图

前置放大器部分:
P1 10K线性电位器
P2 10K登录。 电位器
R1,R2 68K 1/4W电阻
1/4W电阻R3 680K
1/4W电阻R4 220K
R5 33K 1/4W电阻
1/4W电阻R6 2K2
1/4W电阻R7 5K6
R8,R18 330R 1/4W电阻
R9 47K 1/4W电阻
R10 18K 1/4W电阻
R11 4K7 1/4W电阻
R12 1K 1/4W电阻
1/4W电阻R13 1K5
R14,R15,R16 100K 1/4W电阻
R17 10K 1/4W电阻
C1,C4,C8,C9,C1010μF63V电解电容器
C247μF63V电解电容
C3 47PF 63V陶瓷电容器
C5 220nF的电容63V涤纶
5233 470NF 63V涤纶电容器
C7 100nF的63V涤纶电容器
C11220μF63V电解电容
Q1,Q3 BC546 NPN晶体管65V 100MA
Q2 BC556 65V 100mA的PNP晶体管
J1,J26.3毫米。 单声道插孔,
单刀单掷开关SW1

电路描述:
该设计采用一个完善的功率放大器电路,使用60V左右的单电源,OTL电路结构,输出电平经电容耦合至扬声器。前置放大器采用与功率放大器相同的60V单电源供电。

技术数据:
灵敏度:
40W 8欧姆输出70mV的输入
60W 4欧姆输出63mV输入
频率响应:
50Hz到20KHZ-0.5分贝;1.5分贝@ 40HZ-3.5分贝@ 30Hz的
总谐波失真@ 1KHz和8欧姆负载:
低于0.1%高达10W; 0.2%@ 30W
总谐波失真的10KHz和8欧姆负载:
低于0.15%,高达10W; 0.3%@ 30W
总谐波失真@ 1KHz和4欧姆负载:
低于0.18%,高达10W; 0.4%@ 60W
总谐波失真的10KHz和4欧姆负载:
低于0.3%高达10W; 0.6%@ 60W
低音控制:
完全顺时针=13.7分贝@ 100Hz的;23分贝@ 10KHZ
中心位置=4.5分贝@ 100Hz的
完全逆时针=12.5分贝@ 100Hz的0.7分贝@ 1KHz和10KHZ
低切开关:
-1.5分贝@ 300HZ-2.5分贝@ 200HZ-4.4分贝@ 100HZ-10DB @ 50Hz的

附注:
C8列出的值是建议的最小值。3300μF电容或两个2200μF电容并联接线将是一个更好的选择。
这样的设计可能过于超大的达林顿晶体管类型上市。 您也可以替换他们MJ11014(Q3)和MJ11013(Q4)或TIP142(Q3)和TIP147(Q4)。
T1变压器,也可以是24 +24或25 + 25V型(即48V或50V的中心抽头)。 显然,中心抽头必须悬空。
SW1开关插入低切功能打开时。
在所有情况下,达林顿晶体管被用作输出设备,它是必不可少感测晶体管(Q2),应在尽可能的输出晶体管的紧密热接触。 因此,一个的TO126情况晶体管类型选择容易抽薹散热器,非常靠近输出对。
R9必须被修整,从正极引线C7和地面,以便测量电源电压的一半左右。 一个更好的设置可以通过使用示波器,在最大输出功率,以获得一个对称的输出波形的削波。
要设置静态电流,暂时移除保险丝F1的AVO米长的探针插入两根导线的保险丝座。
设置的音量控制到最小和微调R3,其最小电阻。
上电电路和调整R3读取为约30-35mA的电流的电流图。
等待约15分钟,看,如果目前的变化,必要时调整。
