3V驱动和1.5V驱动的LED闪光电路

来源 200晶体管电路
浏览
发布时间 2013-11-03

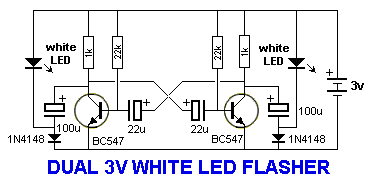

3 V双白光LED闪光电路

电路中两个白光LED交替闪烁,在3V电源下产生一个非常明亮的闪光。白光LED的压降在3.2V到3.6V,该电路产生一个高于5V的电压,足以驱动LED发出明亮闪光。该电路实际上是一个电压倍增器(电压增量器),平均电流约2mA。

电源接通时,100uF和22uF电容开始充电,1N4148二极管使得LED两端电压降至0.6V,以防止接通电源时照亮3伏的LED。当晶体管导通,其集电极电压降下来,对于电源地来说100uF电容的负极和电源地的电压实际上是低于0伏的约2V电压。LED能得到3V + 2V的电压,当电压达到3.4V左右,所有的能量在LED上释放,产生一个非常明亮的闪光。

3 V双白光LED闪光电路

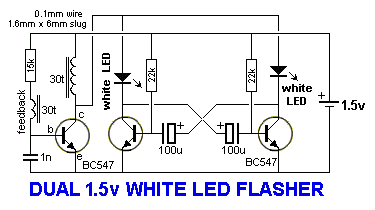

1.5V双白光LED闪光电路

电路中两个白光LED交替闪烁,在1.5V电源供电时,产生一个非常明亮的闪光。不连接LED时,该电路产生一个约25V的电压,但LED接入即减少,因为LED有特征电压压降,同时LED都被点亮。电路工作电流约10mA,不要使用高于1.5V的电源电压。

变压器由细漆包线在铁氧体磁芯上绕30匝左右。若使用普通LED,应选择相同颜色(压降相当)才能使闪烁频率相当。

1.5V双白光LED闪光电路

标签: LED闪光, 白光LED
