电磁感应原理的1.5V驱动LED电路

这个LED闪光电路使用一个晶体管,驱动两个白光LED闪烁,并且只用一节干电池。它的自激变压器没有磁芯,只是空气!你已经看到了。

电磁感应原理的1.5V驱动LED电路

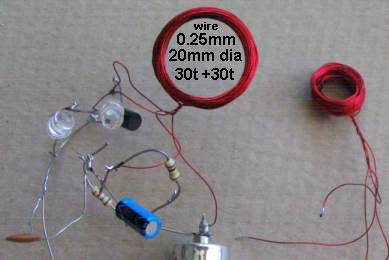

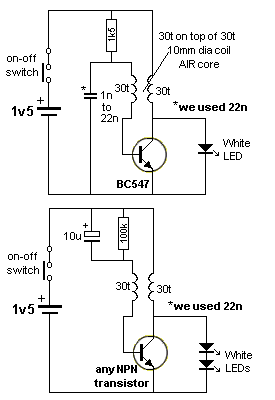

用0.25mm漆包线在直径10-20mm圆棒上双线并绕30匝,整理出四个接头。接入第一个电路,您可以使用1或2个LED指示灯,如果电路不工作,交换一组接头的位置。

现在按照第二个电路添加10uF电解电容和100k电阻(取出1K5电阻)。该电路将闪烁,闪烁电路必须使用2个LED。

增加线圈绕制时的直径(例如在30mm圆棒上绕制),可以降低电路工作电流。
