4个有趣的测谎电路(检测皮肤电阻变化)

来源 200晶体管电路
浏览
发布时间 2013-11-05

我们来看几个有趣的“测谎仪”小电路,它们的原理是检测手指间的皮肤电阻。

测谎电路1

测谎电路1

该电路检测你的手指之间的电阻来产生振荡。干燥的手指将检测到高达10万欧姆的电阻,这将使电路以低频率振荡发声。如果主体感到紧张,他会出汗,这会降低皮肤的电阻,并使电路振荡频率变高。

测谎电路1元器件实物

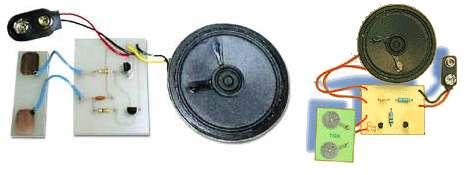

照片显示的电路内置在PC板与单独的触摸垫。

测谎电路2

测谎电路2

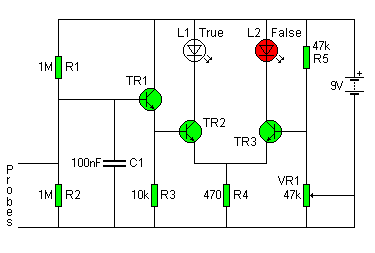

该电路检测你的手指之间的电阻,如果皮肤电阻下降会使FALSE LED点亮。47K可调电阻可以调节探针接触手指时的灵敏度。

测谎电路3

测谎电路3

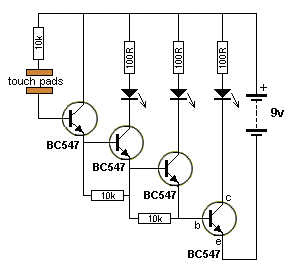

该电路检测你的手指之间的电阻,用4个LED显示电阻大小的变化。当你用力按下检测电极,会使越来越多的LED指示灯亮起。

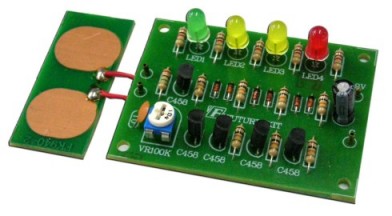

测谎电路3元器件实物

测谎电路4

测谎电路4

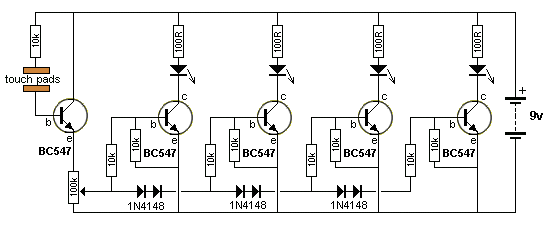

该电路检测你的手指之间的电阻。当你用力按下检测电极,越来越多的LED指示灯亮起。该电路比测谎电路3电路简单。
