6V轻触开关(手指触摸控制)

来源 200晶体管电路
浏览
发布时间 2013-11-05

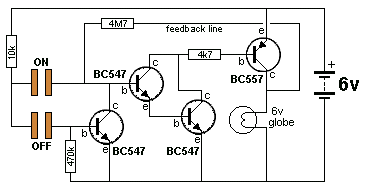

轻触开关1

轻触开关1
当手指接触ON间电极时,该电路检测到皮肤电阻并提供一个非常小的电流给复合晶体管以打开电路使6V小灯亮起。此时BC557晶体管C极电位升高到接近6V,通过4M7电阻代替手指电阻保持电路为打开状态。
要关闭电路,手指触摸OFF电极,手指电阻将激活第一个晶体管,这将分流复合晶体管基极电压,电路关闭。

轻触开关1的PCB板实物图
PCB板实物图

轻触开关2
该电路检测手指的皮肤电阻控制电路打开约1秒。可采取计数电路的输出。在静态模式下时,该电路不消耗电流:

轻触开关2电路图

轻触开关3
该电路检测手指的皮肤电阻控制一个继电器,当继电器打开时利用一个常开触点保持继电器维持在工作状态。关闭电源,继电器复位。

轻触开关3电路图
