十键简单电子密码开关

来源 200晶体管电路
发布时间 2013-11-05

下面是一个简单电子密码开关。它由10个按钮控制,它们必须按一定的顺序按下才能改变输出。

你可以看到从按下按钮时,必须先在同一时间按下两个按钮,然后在同一时间按下其他两个按钮,进入电路。这种类型的按键操作是非常不寻常的,因为任何人都将无法按递增的数字按钮来开启电路。

十键简单电子密码开关

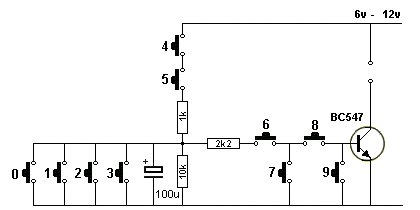

十键简单电子密码开关电路图



十键简单电子密码开关

按键面板
