类似救护车的警报声模拟电路

来源 200晶体管电路
浏览
发布时间 2013-11-07

类似救护车的警报声

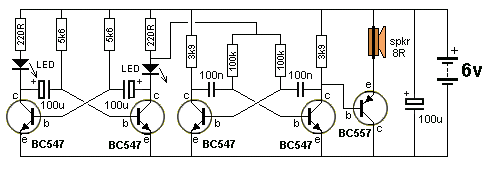

类似救护车的警报声模拟电路

该电路由两个多谐振荡器组成。第一个多谐振荡器工作在一个较低的频率,这提供了方波周期变化的电压输出。这个变化的电压改变第二个音频多谐振荡器的振荡频率,形成类似救护车的警报声。

第一个多谐振荡器左边LED未亮时,220R将6V电源电压加载到音频多谐振荡器,该LED亮起时,这个电压会稍微低于6V,正是这个电压变化控制着音频多谐振荡器的频率。

你可以调整第一个振荡器的元件参数来改变音调周期的长短,调整第二个振荡器的元件参数来改变声音的频率。

标签: 多谐振荡器
