三极管代替可控硅(SCR)

用三极管代替可控硅(SCR)

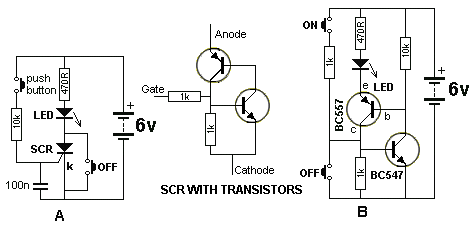

电路图A,可控硅在电路产生一个锁存,当按钮被按下时,LED保持点亮。

该可控硅(SCR)可以被替换为两个晶体管电路,如电路图B中所示。

为了关闭电路,通过可控硅的电流需要减小到零,OFF按钮正是这个作用。

在电路图B的OFF按钮移除BC547的基极电压,两个晶体管截止,电路将关闭。

标签: 三极管, 可控硅
