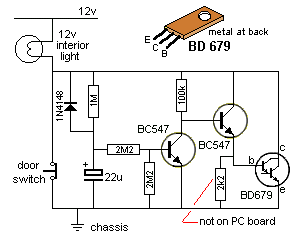

汽车礼仪灯延时电路

汽车礼仪灯延时电路

该电路可以延长汽车礼仪灯点亮时间。当汽车关闭车门,它延长了礼仪灯点亮时间,乘客可以看到他/她正坐在什么位置。

当车门关闭时,灯光通常立即关闭,加入这个电路则会延时一会儿熄灭。

当车门关闭,电路接管电流回路,因为22U电容需要时间充电,第一个BC547晶体管不导通,这将允许第二个BC547和BD679导通点亮灯泡。

22U电容逐渐通过1M电阻充电至第一个BC547导通,这将分流第二个BC547的基极电压,并逐渐关闭BD679,灯光熄灭。

汽车礼仪灯延时电路2

汽车礼仪灯延时电路

该电路是一个简单的汽车礼仪灯延时器。在车中时,门被关闭,它延长了点亮礼仪灯的时间。

这两个电路作用完全相同。该电路稍微简单。只使用一个BC557和BD679晶体管。
