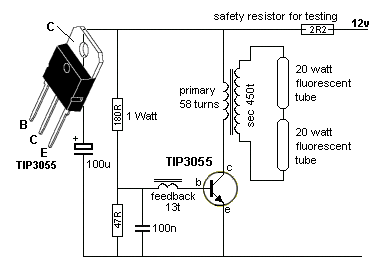

20瓦荧光灯逆变器

20瓦荧光灯逆变器

该电路将驱动一个40瓦或两个20瓦串联的荧光灯。
变压器是绕在一个10mm直径和8cm长的铁氧体棒上。
导线直径并不重要,但我们的原型使用0.61毫米和0.28毫米漆包线。
不要取出灯管让电路空载工作,变压器所产生的尖峰脉冲会损坏晶体管。
该电路在12V电压下约1.5安培电流,比使用普通电感镇流器在市电上工作更高效。

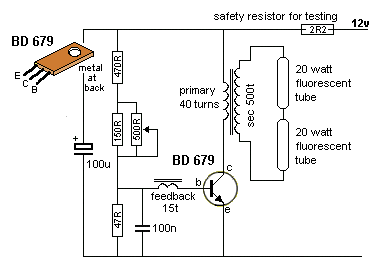

6至12 瓦荧光灯逆变器

6至12 瓦荧光灯逆变器

电路将驱动一个40瓦或两个20瓦串联的荧光灯管,但比上述电路有更小的亮度,并且可以调节。
2×20瓦管=900毫安至1.2A,1个20瓦管=450毫安到900mA,这取决于电位器调节的大小。
变压器是绕在一个10mm直径和8cm长的铁氧体棒。导线直径并不重要,我们的原型使用0.28毫米漆包线绕制所有绕组。
不要取出灯管让电路空载工作,变压器所产生的尖峰脉冲会损坏晶体管。电位器将调整亮度和不同的电流消耗。
散热器必须是大于40平方厘米,并使用导热硅脂。
