高效率1瓦LED驱动电路

1瓦LED驱动电路 -一个很不错的设计

电路设计了高亮度和低亮度两档，电流分别是120毫安和70毫安。
该电路专为6V蓄电池或5×1.2V镍镉电池设计，不要使用任何其他的电压。

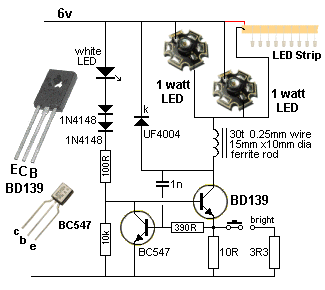

该电路是一个双三极管高频振荡器，提供高电流脉冲驱动两个1瓦的发光二极管，保持高亮度的同时降低了工作电流，这使得它比其他任何设计更高效，具有约85％的效率。
电路工作在低亮度时电流70毫安，高亮度时约120毫安。但LED实际上得到200毫安的脉冲电流，这将产生高亮度。

电感
电感器不是关键的。可以使用一个AM收音机天线棒或其它铁氧体磁芯。

改进
通过使用下面的想法，电流由90mA降低到70毫安，工作台照明比一个单一的高功率LED好得多。

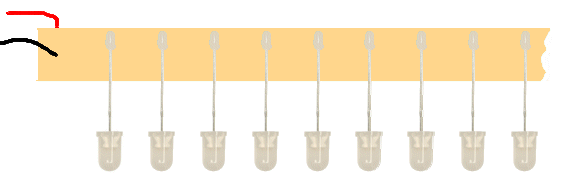

将单一高功率LED更换为一个或两个1瓦的LED灯条，如下图所示：
