从12V 电源驱动20个LED(约1瓦特)的电路

12V电源驱动20个LED(约1瓦特)

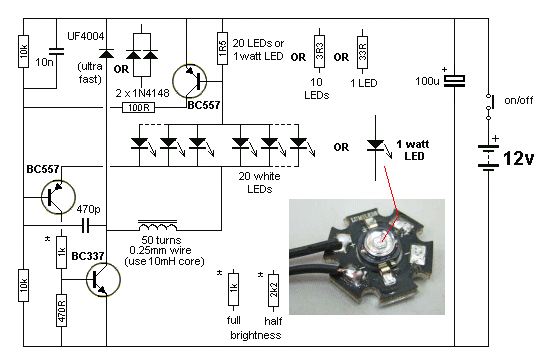

12V电源LED驱动电路

该电路驱动多个并联LED或一个1瓦的LED。它是一个降压驱动电路。如果使用并联LED,他们应该是相同型号或被严格筛选,以使每个LED特征电压相差在0.2V内。

通过改变“传感器”电阻,该电路将驱动从1到20任意数量LED。在12V电源工作电流95毫安左右。

该电路可通过增加驱动器的电阻器,以降低LED亮度。

UF4004是一个超快速的二极管,类似1N4004的高速二极管。您可以使用2个1N4148信号二极管代替。
