全自动太阳能LED照明灯

全自动太阳能LED照明灯

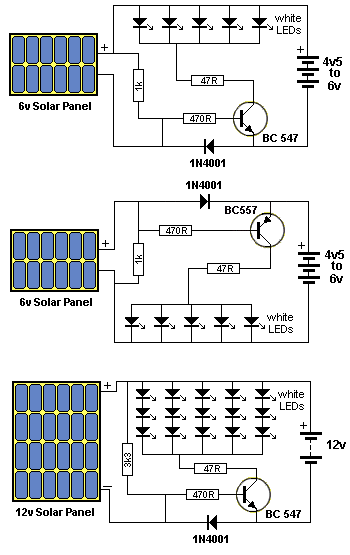

太阳能电池板没有检测到任何光线时,该电路会自动开启LED照明灯。
您可以使用任意数量的白光LED,但它们应该是同一型号。
当太阳能电池板接收到太阳光时,三极管保持关闭状态。当太阳能面板没有光线照射时,三极管由电池获得基极偏置电压导通,点亮LED。
您可以使用一个6v的0.5瓦特或1瓦的太阳能电池板,第一个电路使用一个NPN晶体管,而第二个电路使用PNP晶体管。
太阳能电池板的输出电压,自动为电池充电,照射太阳能电池板的光线越强烈,充电电流越大。
一个0.5瓦特面板输出电流在百毫安内,一个1瓦特面板输出电流在200毫安内。电池可以是任何容量从600mAH到1800mAH的充电电池。
我们假设电池使用整夜至早晨。0.5瓦特太阳能面板给600mAH电池充满电将需要6-8小时,1瓦面板给1800mAH电池充电将需要2天。
需要良好的亮度每个白光LED约20mA电流,可通过47R的电阻进行调整,以适应电池的电压和LED的数量。
第三个电路使用一个12V的0.5瓦特或1瓦的太阳能电池板,3个白光LED可以串联连接,每个20mA的电流,是更有效的电路。
