太阳能发动机(太阳能电池脉冲驱动电机)

来源 200晶体管电路
浏览
发布时间 2013-11-09

太阳能发动机1

太阳能发动机(太阳能电池脉冲驱动电机)太阳能发动机(太阳能电池脉冲驱动电机)

该电路输出周期脉冲驱动电动机。从太阳能电池输出的低电流被存储在一个大电容中,当达到预先设定的电压电平时,电容器的能量被释放到电机。

太阳能发动机2

太阳能发动机(太阳能电池脉冲驱动电机)

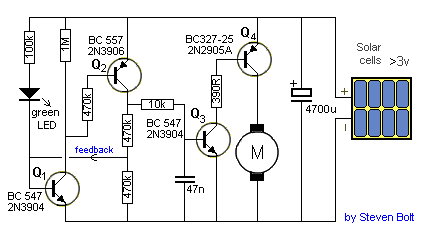

以上是在太阳能发动机电路1设计上的改进。2个晶体管组成巧妙的触发自锁电路,以保持电压下降到1.5V才关闭电动机电源。接通电路的电压在2.8V。这给出了电机从电解中获得能量的每个“脉冲”电压范围。

太阳能发动机3

太阳能发动机(太阳能电池脉冲驱动电机)太阳能发动机(太阳能电池脉冲驱动电机)

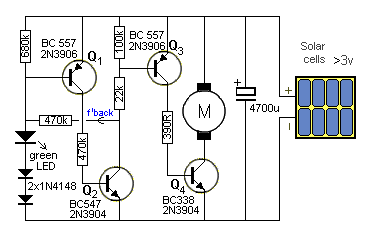

该电路是太阳能发动机2的改进。它的工作原理完全一样,除了少许的元件重新安排,允许使用一个NPN功率晶体管。少了一个电阻和一个电容,但已经增加了两个额外的二极管的导通电压以增加启动电压。

太阳能发动机4

太阳能发动机(太阳能电池脉冲驱动电机)太阳能发动机(太阳能电池脉冲驱动电机)

该型电路是检测电容的充电电流来控制电路的触发。这是一种非常巧妙的方式检测电解已达到其最大充电电压。
电解开始充电周期时的充电电流是一个最大值,充电过程中电流会逐渐下降,在100R电阻上产生的电压降也会逐渐减小。当电压降小于晶体管Q2的导通电压时,该晶体管截止。随之晶体管Q1导通,Q2也导通,电解电容的能量被释放到电机上。随着电容电压下降,电流通过100R两端产生的电压上升,将电路关断。电容开始再次充电,周期重复。
