6V－12V直流升压电路
来源 免费电路
发布时间 2013-11-15
6V－12V直流升压电路
该升压电路可从6V电源提供高达800mA的12V电源。电路简单，转换效率大约75％。只需改变少量几个元件，就可以修改它为不同的输出电压。

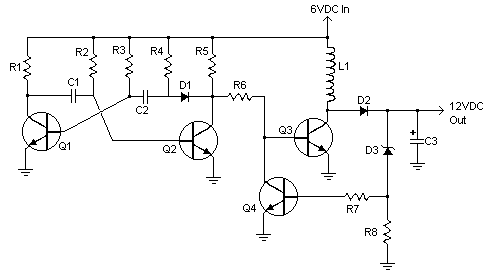

电路图
零件
R1，R4 2.2K 1/4W电阻
R2，R3 4.7K 1/4W电阻
R5 1K 1/4W电阻
R6 1.5K 1/4W电阻
R7 33K 1/4W电阻
R8 10K 1/4W电阻
C1，C2 0.1uF的瓷片电容
C3 470UF 25V电解Capcitor
D1 1N914二极管
D21N4004二极管
D3 12V 400mW的齐纳二极管
Q1，Q2，Q4 BC547 NPN晶体管
Q3 BD679 NPN晶体管
笔记
1、L1电感在一个外径40mm的环形磁芯上用0.5mm的漆包线绕80圈左右。
2、D3不同的值可以用来得到不同的输出电压从0.6V到30V左右。请注意，较高电压可能不会产生多大的电流，您可能也需要使用较大的C3以适应更高的电压和/或更高的电流。
3、您可以使用一个更大容量的C3提供更好的滤波效果。
4、该电路提供800毫安12V输出时，需要从6V电源供应2A电流。
