12伏30安培稳压电源电路

使用一个单一的7812集成电路电压调节器和多个外侧通晶体管,该电源可以提供最多到30安培的输出负载电流。设计如下所示:

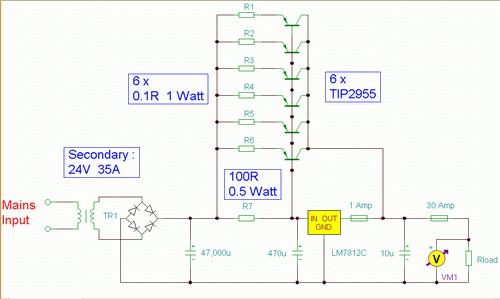

电路图

12伏30安培稳压电源电路

附注:
输入变压器是整个项目可能是最昂贵的部分。作为一种替代方法,可以使用一对相同的12伏的汽车电池。
稳压器的输入电压必须至少高出输出电压(12V)数伏,使调节器能保持其输出。
如果使用变压器供电,由于滤波电容的存在,整流二极管必须能够承受百安培的冲击电流。
7812 IC将只通过1安培的或更小的输出电流,其余部分电流由多个扩流晶体管供给。由于该电路被设计为处理至30安培的负载,所以6个TIP2955并联运行,以满足这种需求。每个功率晶体管的功耗是六分之一的总负载,但仍然需要足够的散热。最大负载电流将产生最大耗散,所以需要一个非常大的散热器。
在考虑了散热片情况下,可以再加装一个风扇或水冷式散热片。
如果功率晶体管发生故障失效,那么7812将必须提供满负荷电流,这将带来灾难性的后果。因此在稳压IC输出端接一个1安培的保险丝,防止这样的情况发生。

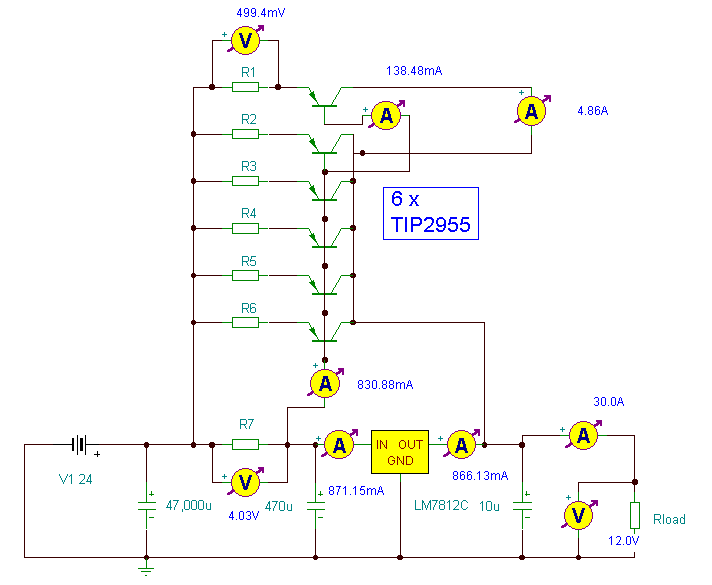

400mA负荷仅用于测试目的,不应该被包含在最终电路。模拟的表现如下:

12伏30安培稳压电源电路

计算:
该电路是一个很好的例子,基尔霍夫电流和电压的定律。总之,进入一个结点的电流的总和,必须等于离开该结点的电流,并围绕一个循环的电压必须等于零。例如,在图中所示,输入电压为24伏。经R7下跌4伏,整个稳压器的输入是20伏,24 -4 -20 = 0。
上面的输出:总的负载电流为30安培,稳压电源0.866 A和6个晶体管的每个4.855安培,30 = 6 * 4.855 + 0.866。每个功率晶体管贡献约4.86安培到负载。每个晶体管的基极电流约138毫安。在集电极电流为6安培的直流电流增益35是必需的。这是很好的限制范围内的TIP2955。包括电阻器R1至R6的稳定性,防止晶体管直流电流增益的制造公差,造成不同的各晶体管的电流分配不均。
电阻R7消耗160毫瓦左右功率,建议使用一个0.5瓦的电阻。
