使用555芯片的简易电容表

来源 免费电路
浏览
发布时间 2013-11-16

电容表电路

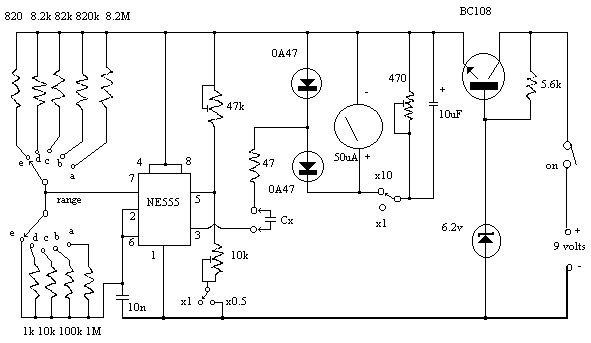

电路图

使用555芯片的简易电容表

测量范围
A 1 uF
B 100 nF
C 10 nF
D 1 nF
E 100 pF
倍增量程X10和X0.5。

常见的555定时器IC构成了电路的核心。测量范围是线性的,使用一个指针式万用表的50uA电流档作为读数显示。
仪表有五个范围,从100pF到1uF,由5位二极开关选择。另外,还有一个用于测量较高容量的10倍开关和一个用于测量较低容量的0.5倍开关。
元件值是至关重要的。为了获得最佳精度,电阻误差应小于2%。如果0A47二极管找不到,可尝试OA91 OA95锗二极管代替。

这些组件可被安装在一块印刷电路板上。使用IC插座以便电容测量。保持电线短,以减少杂散电容,杂散电容会降低精度。
校准精度的工作可以使用一个成品电容表对比,如果没有,只需准备一些相同值的电容一一测量,并使用平均值作为标准参考。

标签: 电容表
