分立元件光控开关
来源 免费电路
发布时间 2013-11-16
光控开关
概述
该项目将让你获得一个光控开关。这是一个非常有用的工具，可用于全自动，安全系统，计数器，遥控器等，这是很敏感的，快速起效和可靠的。该电路使用了一个光敏电阻（LDR）的传感器和三个晶体管作为放大LDR信号和驱动继电器的切换。
技术规格-特点
工作电压：......... 12 VDC
最大电流：...... 50毫安

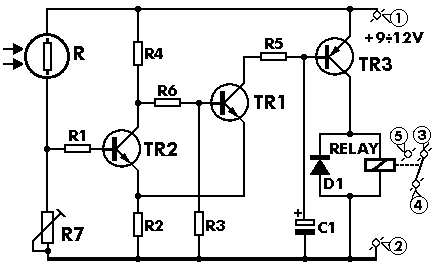

电路原理图中，可调电阻（R7）与光敏电阻（LDR）形成一个分压器。当光敏电阻被光线照射时，会导致其电阻降低，这将给TR2提供足够的基极电流使其饱和，TR1、TR3关闭，继电器释放。
二极管D1避免继电器断电时线圈产生的反电动势损坏三极管。
R7调整电路的灵敏度，所以它可以在广泛的不同的条件下使用。
该电路工作于9-12 VDC电源。

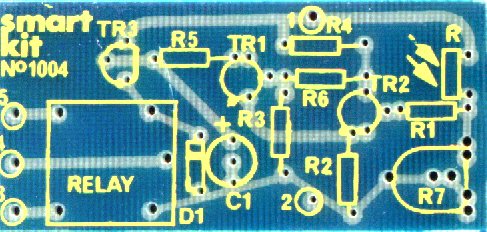

PCB
元器件位置
零件
R光敏电阻
R1 4,7 K表
R2 1,2 K表
R3 2,2 K表
：R4 1,2 K表
：R5 1,2 K表
R6 2,7 K表
R7 100 K
C1 10μF/16V中
TR1 BC107-BC108 NPN（CV7644）
TR2 BC107-BC108 NPN（CV7644）
TR3 BC557-BC558-BC327 PNP
D1 1N4148二极管
继电器12V继电器
