电子门铃(钟声模拟电路)

来源 techlib
浏览
发布时间 2013-11-17

电子门铃

该电路模拟类似钟声的声音。

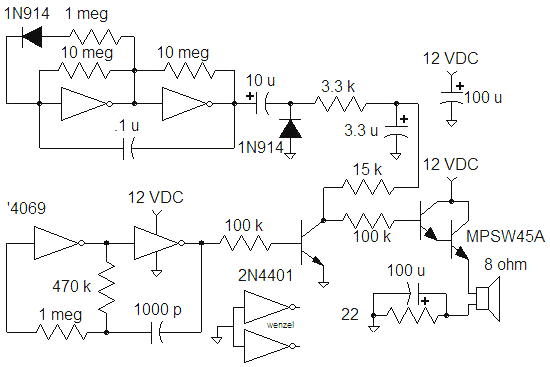

底部的两个门电路形成一个方波音频振荡器,驱动2N4401的基础上,将其打开和关闭在一个音频率。前两个门电路产生短暂的每秒一次低脉冲,10 uF的电容通过二极管慢慢地放电,这在2N4401集电极产生衰减的电压。其结果是2N4401的集电极输出迅速上升然后缓慢衰减的方波。达林顿射极跟随器缓冲方波然后驱动一个小喇叭。

电子门铃(钟声模拟电路)

概要

声音频率由1000 pF电容决定,钟声周期由0.1 uF的电容决定。10 uF电容决定的钟声衰减速度,3.3 k/3.3 uF的软化钟声上升沿。22欧姆电阻和100uF旁路电容设置音量大小。这些值可以通过实验改变,以产生所需的声音。

标签: 电子门铃, 钟声
