紧急警报模拟器

这种警报器的电路模拟警笛、火灾或其它紧急警报器,产生向上和向下的音调。

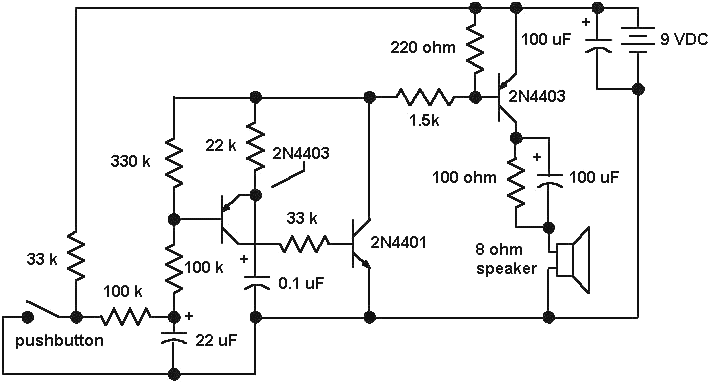

紧急警报模拟器(手控模拟)

概要

该电路的核心是两个晶体管组成的音频振荡器。当按钮被按下时,22 uF电容充电,振荡频率上升到一个峰值,当按钮被释放时,22 uF电容放电,振荡频率下降。电容放电完毕,最终停止振荡。如果没有按下按钮,电流消耗下降到一个很小的水平,因此不需要电源开关。

0.1 uF电容决定警报声的音调,0.047uF将给予较高的汽笛音调,0.001uF将给予超声波(至少对我来说,反正)警笛从15到30千赫,这附近可能有一个有趣的效果!33K电阻从PNP晶体管的集电极接到NPN晶体管的基极加宽脉冲扬声器发出更大的音量。

振荡器电路驱动一个PNP晶体管驱动扬声器。该晶体管如2N4403,在大多数应用中,可能是一个小信号晶体管,它不会消耗太多功率。100欧姆的电阻和100uF的电容与扬声器串联,电流限制在大约60毫安。如果将它们扬声器将得到一个响亮的警笛,但增加了工作电流。原型短路时电流约为120mA,2N4403能够很好地工作。
