分立元件2N3055音频功率放大器

来源 electronics-lab
浏览
发布时间 2013-12-13

该音频功率放大器电路简单,成本低。最佳的电源电压为50V左右,但这款电路能工作在从30到60V。最大音频输入电压大约是0.8 - 1V,输出功率为60W左右。末级晶体管2N3055可以是任何NPN型功率晶体管,但不要用达林顿类型。

分立元件2N3055音频功率放大器

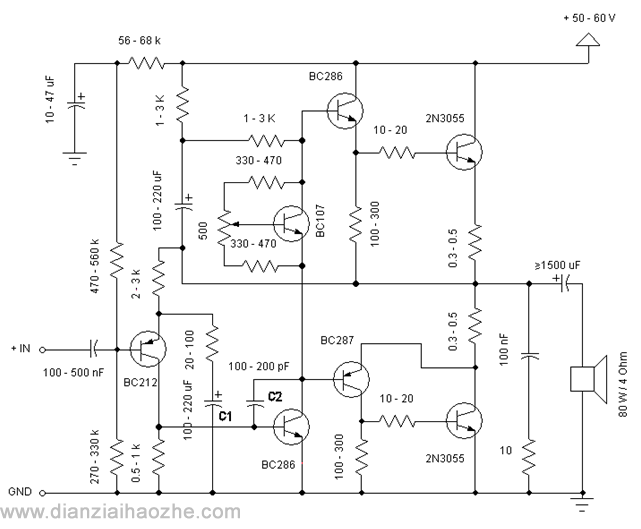

放大器原理图

一些意见:

  • 电容C1调节低频(低音),随着电容的增加,低频越来越响亮。
  • 电容器C2调节更高的频率(高音),随着电容的增加,在较高的频率越来越响亮。
  • 这是一个B类放大器,这意味着,推挽输出晶体管必需施加一个静态电流,即使是在没有任何输入信号。该电流可调节500Ω微调电阻设定。
