2500瓦音频功率放大器

来源 electronics-lab
浏览
发布时间 2013-12-13

该电路是一个2×2500瓦功率的立体声放大器,电路只是显示了一个信道,另一个通道需要制作相同的电路,但电源可以共用。该电路没有使用开关电源,这简化了电路。警告:电路带有危险电压!

前置放大器和功率放大器之间的音频耦合变压器应该选用绝缘强度高的产品,因为它起到隔离危险电压的作用,同时它的音频特性也很重要,要保证从前置放大器输出的信号能够高品质地传输给功率放大器。

2500瓦音频功率放大器

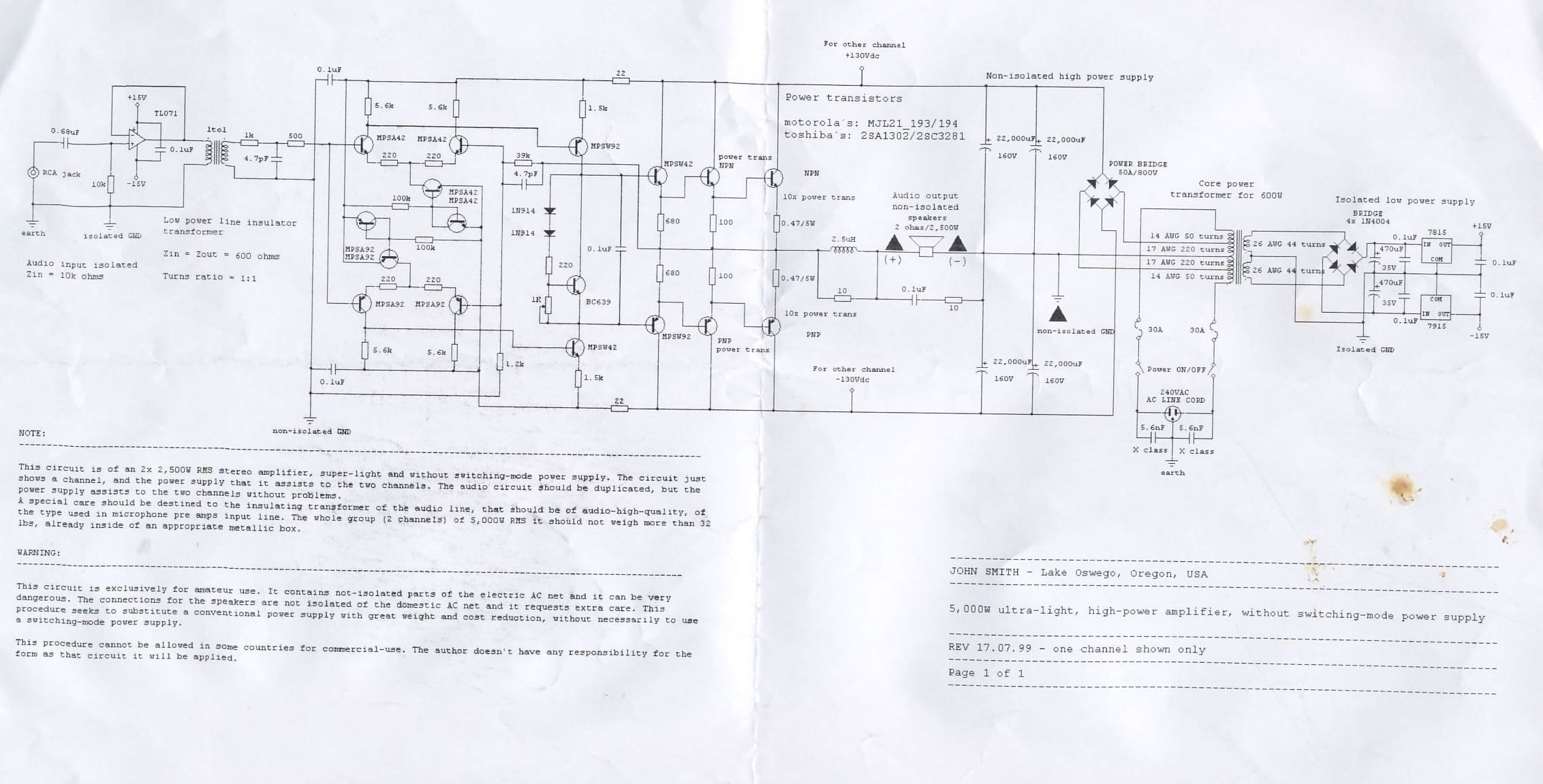

点击图片看高分辨率原理图

该电路有未与市电隔离部分,且电路本身也使用正负130伏电压工作,所以该电路应与扬声器整体组装使用,保证与外部良好隔离。
